পণ্যের বিবরণ:
প্রদান:
|
| কীওয়ার্ড: | ফাইবার অপটিক ট্রান্সসিভার মডিউল | ডেটা রেট: | 100 গ্রাম |
|---|---|---|---|
| ব্যান্ডউইথ: | চ্যানেল প্রতি 27.95Gbps | সংক্রমণ দূরত্ব: | 100 মি |
| সংযোগকারী: | এমটিপি এমপিও সংযোগকারী | কমপ্লায়েন্স: | QSFP28 MSA |
| লক্ষণীয় করা: | 100G ফাইবার অপটিক ট্রান্সসিভার মডিউল,QSFP28 ফাইবার অপটিক ট্রান্সসিভার মডিউল,এমটিপি এমপিও অপটিক্যাল ট্রান্সসিভার মডিউল |
||

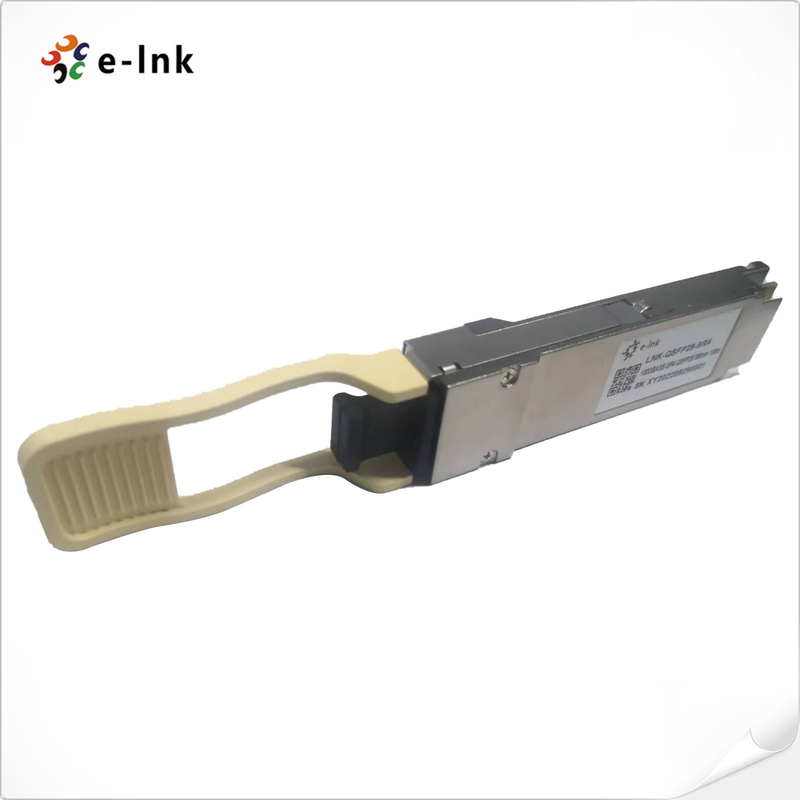

ফাইবার অপটিক মডিউল 100G 100M QSFP28 ট্রান্সসিভার MTP MPO সংযোগকারী VCSEL মাল্টিমোড
অপটিক্যাল ফাইবার ট্রান্সসিভারসুবিধাদি
► 4টি স্বাধীন ফুল-ডুপ্লেক্স চ্যানেল
► ডিজিটাল ডায়াগনস্টিক ক্ষমতা
► একক +3.3V পাওয়ার সাপ্লাই অপারেটিং
► তাপমাত্রা পরিসীমা 0°C থেকে 70°C
► RoHS অনুগত অংশ
QSFP অপটিক্যাল মডিউল ওভারভিউ
LNK-QSFP28-SR4 হল একটি ট্রান্সসিভার মডিউল যা 100m অপটিক্যাল যোগাযোগ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।ডিজাইনটি IEEE 802.3-2012 ক্লজ 88 স্ট্যান্ডার্ড IEEE 802.3bm CAUI-4 চিপ থেকে মডিউল ইলেক্ট্রিক্যাল স্ট্যান্ডার্ড ITU-T G.959.1-2012-02 স্ট্যান্ডার্ডের 100GbASE-SR4-এর সাথে সঙ্গতিপূর্ণ।মডিউলটি 25.78Gbps-এর 4টি ইনপুট চ্যানেল (ch) কে 27.95Gbps বৈদ্যুতিক ডেটাকে 4 লেনের অপটিক্যাল সিগন্যালে রূপান্তর করে এবং 100Gb/s অপটিক্যাল ট্রান্সমিশনের জন্য একটি একক চ্যানেলে মাল্টিপ্লেক্স করে।বিপরীতভাবে, রিসিভারের দিকে, মডিউলটি অপটিক্যালি একটি 100Gb/s ইনপুটকে 4 লেনের সিগন্যালে ডি-মাল্টিপ্লেক্স করে এবং সেগুলিকে 4 লেন আউটপুট বৈদ্যুতিক ডেটাতে রূপান্তর করে।
বৈদ্যুতিক বৈশিষ্ট্য(টিওপি = 0 থেকে 70 °C, Vসিসি= 3।13থেকে 3.47ভোল্ট)
|
প্যারামিটার |
প্রতীক |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
বিঃদ্রঃ |
|
|
চ্যানেল প্রতি ডেটা রেট |
|
- |
25.78125 |
|
জিবিপিএস |
|
|
|
শক্তি খরচ |
|
- |
2.5 |
3.5 |
ডব্লিউ |
|
|
|
বিদ্যুত সরবরাহ |
আইসিসি |
|
0.75 |
1.0 |
ক |
|
|
|
I/O ভোল্টেজ-উচ্চ নিয়ন্ত্রণ করুন |
VIH |
2.0 |
|
ভিসিসি |
ভি |
|
|
|
I/O ভোল্টেজ-লো নিয়ন্ত্রণ করুন |
ভিআইএল |
0 |
|
0.7 |
ভি |
|
|
|
ইন্টার-চ্যানেল তির্যক |
টিএসকে |
|
|
150 |
পুনশ্চ |
|
|
|
RESETL সময়কাল |
|
|
10 |
|
আমাদের |
|
|
|
রিসেটল ডি-জার্স্ট সময় |
|
|
|
100 |
মাইক্রোসফট |
|
|
|
পাওয়ার অন টাইম |
|
|
|
100 |
মাইক্রোসফট |
|
|
|
ট্রান্সমিটার |
|||||||
|
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
|
0.3 |
|
4 |
ভি |
1 |
|
|
সাধারণ মোড ভোল্টেজ সহনশীলতা |
|
15 |
|
|
mV |
|
|
|
ইনপুট ডিফ ভোল্টেজ প্রেরণ করুন |
VI |
120 |
|
1200 |
mV |
|
|
|
ট্রান্সমিট ইনপুট ডিফ ইম্পিডেন্স |
ZIN |
80 |
100 |
120 |
|
|
|
|
ডেটা নির্ভরশীল ইনপুট জিটার |
ডিডিজে |
|
|
0.1 |
UI |
|
|
|
ডেটা ইনপুট মোট জিটার |
টিজে |
|
|
0.28 |
UI |
|
|
|
রিসিভার |
|||||||
|
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
|
0.3 |
|
4 |
ভি |
|
|
|
Rx আউটপুট ডিফ ভোল্টেজ |
ভো |
|
600 |
800 |
mV |
|
|
|
Rx আউটপুট রাইজ এবং ফল ভোল্টেজ |
Tr/Tf |
|
|
35 |
পুনশ্চ |
1 |
|
|
টোটাল জিটার |
টিজে |
|
|
0.7 |
UI |
|
|
|
ডিটারমিনিস্টিক জিটার |
ডিজে |
|
|
0.42 |
UI |
||
ট্রান্সসিভার ব্লক ডায়াগ্রাম
অপটিক্যাল ইন্টারফেস লেন এবং অ্যাসাইনমেন্ট
নীচের চিত্রটি অপটিক্যাল সংযোগকারীর মাল্টি-মোড ফাইবার দিকগুলির অভিযোজন দেখায়৷
তথ্য বিন্যাস
|
অংশ সংখ্যা |
পণ্যের বর্ণনা |
|
LNK-QSFP28-SR4 |
100G QSFP28 850nm 100m SR4 MPO |
