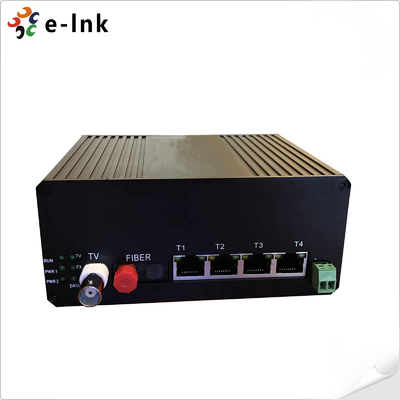

রাগড 4-পোর্ট ফাস্ট ইথারনেট + ভিডিও + আরএস 485 + 1 জি ফাইবার শিল্প সুইচ
ওভারভিউ
দ্যই-লিংক এলএনকে-জি 4 ই 1 ভি 1 ডি সিরিজএকটিশারীরিকভাবে বিচ্ছিন্ন শিল্প ইথারনেট সুইচযে
সংহত4x10/100 এম ইথারনেট,1xvideo,1xrs485, এবং1xgigabit ফাইবার আপলিংকসুরক্ষিত এবং
একাধিক স্বতন্ত্র নেটওয়ার্ক জুড়ে দক্ষ ডেটা ট্রান্সমিশন।
শিল্প অ্যাপ্লিকেশনগুলির দাবিতে নির্মিত, এটি সক্ষম করেব্যক্তিগত এবং জনসাধারণের একযোগে অপারেশন
নেটওয়ার্কহস্তক্ষেপ ছাড়া, জন্য আদর্শভিডিও পর্যবেক্ষণ, অটোমেশন এবং ডিএসএলএএম ব্যান্ডউইথথ
সম্প্রসারণ।
একটি মধ্যে আবদ্ধআইপি 40-রেটেড অ্যালুমিনিয়াম শেল, এটি নিশ্চিত করেউচ্চ নির্ভরযোগ্যতা,অপ্রয়োজনীয় শক্তি, এবংস্থিতিশীল
অপারেশনথেকে-40 ° C থেকে +85 ° Cকঠোর ক্ষেত্রের পরিবেশে।
বৈশিষ্ট্য
4x10/100m বিচ্ছিন্ন ইথারনেট পোর্টঅটো-নেতিবাচকতা এবং অটো-এমডিআই/এমডিআই-এক্স সহ
উত্সর্গীকৃত 1xbnc অ্যানালগ ভিডিও ইনপুটরিয়েল-টাইম পর্যবেক্ষণের জন্য
1xRS485 ডেটা চ্যানেলনিয়ন্ত্রণ সংকেত সংক্রমণ জন্য
1xgigabit ফাইবার আপলিংক80 কিলোমিটার অবধি মাল্টিমোড এবং একক-মোডকে সমর্থন করে
শারীরিক নেটওয়ার্ক বিচ্ছিন্নতাবর্ধিত ডেটা সুরক্ষা এবং ইএমআই সুরক্ষার জন্য
অপ্রয়োজনীয় 24 ভি ডিসি ডুয়াল পাওয়ার ইনপুটওভারলোড এবং মেরুতা সুরক্ষা সহ
আইপি 40-রেটেড অ্যালুমিনিয়াম ঘের, শিল্প ব্যবহারের জন্য ফ্যানলেস এবং কমপ্যাক্ট
প্রশস্ত অপারেটিং তাপমাত্রা-40 ডিগ্রি সেন্টিগ্রেড থেকে +85 ডিগ্রি সেন্টিগ্রেড থেকে, দিন -রেল/প্রাচীর মাউন্টিং সমর্থন করে
EN50155, NEMA টিএস -2, এবং আইইসি শিল্প মানগুলির সাথে সম্মতি জানায়
প্রযুক্তিগত সূচক
| প্যারামিটার |
স্পেসিফিকেশন |
| বন্দর |
1 এক্স গিগাবিট ফাইবার পোর্ট (এফসি ডিফল্ট)
100 মিটার গতি ভাগ করে নেওয়ার জন্য শারীরিক বিচ্ছিন্নতা সহ 4 x 10/100m ইথারনেট পোর্ট
1 এক্স অ্যানালগ ভিডিও
1 এক্স আরএস 485 রিটার্ন ডেটা
|
| শারীরিক বৈশিষ্ট্য |
আবাসন: আইপি 40 সুরক্ষা সহ অ্যালুমিনিয়াম অ্যালো উপাদান
মাত্রা: 138 মিমি (এল) এক্স 112 মিমি (ডাব্লু) এক্স 60 মিমি (এইচ)
ওজন: 690 জি
ইনস্টলেশন: দিন-রেল মাউন্টিং, ওয়াল মাউন্টিং
|
| ইন্টারফেস |
4 আরজে 45 পোর্ট
IEEE802.3, IEEE802.3U, 10/100base-t (x) মেনে চলুন
10/100base-t (x) অটো আলোচনার গতি
পূর্ণ/অর্ধ ডুপ্লেক্স মোড
অটো এমডিআই-এমডিআই-এক্স সংযোগ
100 মি পর্যন্ত ক্যাট -5 ট্রান্সমিশন দূরত্ব
1 বিএনসি পোর্ট
ভিডিও ফর্ম্যাট পাল/এনটিএসসি/সিকাম
ভিডিও প্রতিবন্ধকতা 75Ω
1 ডেটা পোর্ট
ডেটা ফর্ম্যাট আরএস 485
1 ফাইবার পোর্ট
IEEE802.3U, 1000base-Fx মেনে চলুন
হার: 1000 এমবিপিএস
তরঙ্গদৈর্ঘ্য: 1310nm/1550nm
মাল্টি-মোড সহ 500 মিটার ট্রান্সমিশন দূরত্ব
20 কিলোমিটার অবধি, 40 কিলোমিটার, 60 কিলোমিটার, একক-মোড সহ 80 কিলোমিটার সংক্রমণ দূরত্ব
এসসি/এসটি/এফসি ইন্টারফেস al চ্ছিক
|
| শক্তি |
ইনপুট ভোল্টেজ: 24 ভিডিসি (18-36vdc), রিডানড্যান্ট ডুয়াল ইনপুট
ইনপুট কারেন্ট: <0.5A @24vdc
ওভারলোড বর্তমান সুরক্ষা: সমর্থন
বিপরীত মেরুতা সুরক্ষা: সমর্থন
অপ্রয়োজনীয় সুরক্ষা: সমর্থন
সংযোগ: 6-পিন টার্মিনাল ব্লক
|
| পরিবেশগত সীমা |
অপারেটিং তাপমাত্রা: -40 ℃ -85 ℃ ℃
স্টোরেজ তাপমাত্রা: -40 ℃ -85 ℃ ℃
পরিবেষ্টিত আপেক্ষিক আর্দ্রতা: 5% -95% (নন-কনডেন্সিং)
|
| অনুমোদন |
সুরক্ষা:
ইউএল 60950-1
ইএমআই:
এফসিসি পার্ট 15 সাবপার্ট বি ক্লাস এ, এন 55022 ক্লাস এ
ইএমএস:
• EN61000-4-2 (ESD), স্তর 3
• এন 61000-4-3 (আরএস), স্তর 3
• EN61000-4-4 (EFT), স্তর 3
• এন 61000-4-5 (সার্জ), স্তর 3
• এন 61000-4-6 (সিএস), স্তর 3
• EN61000-4-8, স্তর 3
শক: আইইসি 60068-2-27
বিনামূল্যে পতন: আইইসি 60068-2-32
কম্পন: আইইসি 60068-2-6
শিল্প: আইইসি 61000-6-2
রেল: EN50155, EN50121-4
ট্র্যাফিক: নেমা টিএস -২
|
| ওয়ারেন্টি |
5 বছর |

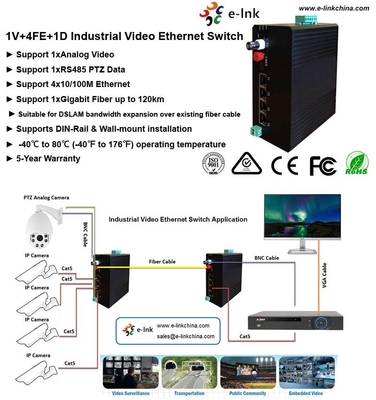

আবেদন
