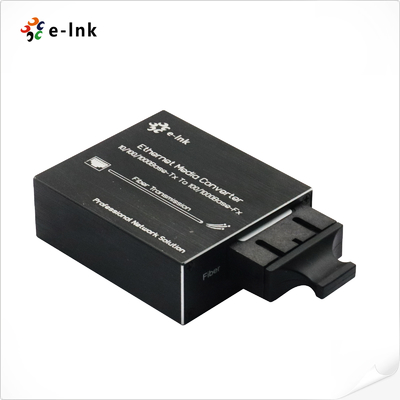

মাইক্রোটাইপ 10/100/1000বেস-টিএক্স থেকে 100/1000বেস-এফএক্স ইথারনেট মিডিয়া কনভার্টার
সংক্ষিপ্ত বিবরণ
এলএনকে-এম 3011 সিরিজের অভিযোজিত 10/100/1000 এমবিপিএস গিগাবিট ইথারনেট মিডিয়া রূপান্তরকারী সুইচিং ব্যবহার করে
IEEE 802 এর সাথে সামঞ্জস্যপূর্ণ।3, ৮০২.৩.ইউ, ৮০২.৩.জেড,
এবং ৮০২.৩এবি স্ট্যান্ডার্ড, তারা নিম্নলিখিতগুলির মধ্যে ফাঁকটি পূরণ করেঃ
- তামা (RJ-45): 10Base-T, 100Base-TX, এবং 1000Base-T বৈদ্যুতিক সংকেতগুলি বাঁকা জোড়ার উপর।
- ফাইবার (এসএফপি): ১০০বেস-এসএক্স/এলএক্স এবং ১০০০বেস-এসএক্স/এলএক্স অপটিক্যাল সিগন্যাল।
এই রূপান্তর উল্লেখযোগ্যভাবে নেটওয়ার্ক পরিসীমা প্রসারিত, 100 মিটার সীমানা অতিক্রম তামা
ফাইবারের ধরণ এবং প্রকারের উপর নির্ভর করে 20km (এবং সর্বোচ্চ 120km পর্যন্ত) পর্যন্ত দূরত্ব সমর্থন করার জন্য তারের
কনভার্টারগুলি বহুমুখী, নিম্নলিখিতগুলির উপর অপারেশন সমর্থন করেঃ
- মাল্টি-মোড ডুয়াল ফাইবার
- এক-মোড ডুয়াল ফাইবার
- একক মোড একক ফাইবার
মূল বৈশিষ্ট্য ও উপকারিতা:

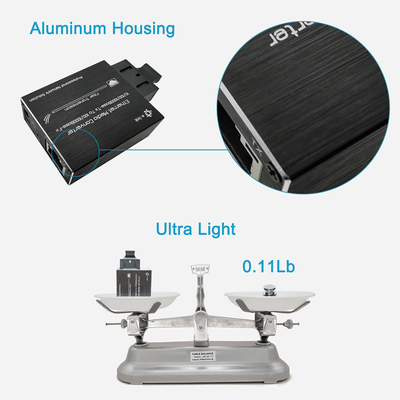

কম্প্যাক্ট এবং ইন্টিগ্রেটেড ডিজাইনঃ অতি কমপ্যাক্ট আকার সহজ ইনস্টলেশন এবং seamlessly সহজতর
অন্যান্য সরঞ্জাম বা সীমিত স্থান পরিবেশে সংহতকরণ।
ডুয়াল-স্পিড ফাইবার সামঞ্জস্যঃ** ফাইবার পোর্টে 100 এমবিপিএস এবং 1000 এমবিপিএস অপারেশন উভয়ই সমর্থন করে,
বিভিন্ন নেটওয়ার্ক ডিভাইসের সাথে ব্যাপক সামঞ্জস্যতা নিশ্চিত করা।
এক্সটেন্ডেড রিচঃ স্বল্প পরিসরের তামার লিঙ্কগুলিকে (100 মিটার) দীর্ঘ দূরত্বের ফাইবার সংযোগগুলিতে রূপান্তর করে (উপরে)
১২০ কিলোমিটার পর্যন্ত) ।
বৈশিষ্ট্য
অটো এমডিআই / এমডিআই-এক্স ফাংশন সহ 1 পোর্ট 10/100/1000BASE-T RJ45
1 এসসি পোর্ট, 100Base-FX বা 1000Base-X দ্বৈত মোড (স্বয়ংক্রিয় সনাক্তকরণ)
মাইক্রোটাইপ ডিজাইন
✓ সম্পূর্ণ-ডুপ্লেক্স এবং অর্ধ-ডুপ্লেক্স সমর্থন করে এবং এর স্বয়ংক্রিয়ভাবে অনুভূত
9k জাম্বো ফ্রেম সমর্থন
MDI/MDI-X এর অটো-সেন্সকে সমর্থন করা, সিস্টেম কমিশনিং এবং ইনস্টলেশন সহজতর করা
একক মোড ডুয়াল ফাইবার, মাল্টি-মোড ডুয়াল ফাইবার এবং একক ফাইবারে একক মোডের বিকল্প
প্রযুক্তিগত সূচক
| প্যারামিটার |
বিশেষ উল্লেখ |
| অ্যাক্সেস মোড |
১০/১০০/১০০০ এমবিপিএস গিগাবিট ইথারনেট |
| স্ট্যান্ডার্ড |
IEEE802.3 10Base-T ইথারনেট, IEEE802.3u 100Base-TX/FX ফাস্ট ইথারনেট, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX/LX গিগাবিট ইথারনেট |
| ফাইবার পোর্ট |
1 এসসি ফাইবার পোর্ট, 100Base-FX বা 1000Base-X দ্বৈত মোড (স্বয়ংক্রিয় সনাক্তকরণ) |
| তরঙ্গদৈর্ঘ্য |
850nm/1310nm/1550nm |
| ট্রান্সমিশন দূরত্ব |
মাল্টি-মোড ডুয়াল-ফাইবারঃ 220m (62.5/125μm)/550m (50/125μm)
একক মোড ডুয়াল-ফাইবারঃ 20/40/60/80 কিমি
একক মোড একক ফাইবারঃ 20/40/60/80 কিমি
ক্যাটাগরি-৫ বাঁকা জোড়াঃ ১০০ মিটার
|
| বন্দর |
একটি RJ45 পোর্টঃ STP/UTP cat5/6 twisted pairs এর সাথে সংযোগের জন্য
একটি অপটিক্যাল পোর্টঃ মাল্টি-মোড ডুয়াল-ফাইবারঃ এসসি (50, 62.5/125μm)
একক মোড ডুয়াল-ফাইবারঃ এসসি (9/125μm)
একক মোড একক ফাইবারঃ এসসি (9/125μm)
|
| রূপান্তর মাধ্যম |
মিডিয়া রূপান্তর |
| এলএফপি |
সমর্থন নয় |
| বিআর |
<১০-৯ |
| এমটিবিএফ |
100,000 ঘন্টা |

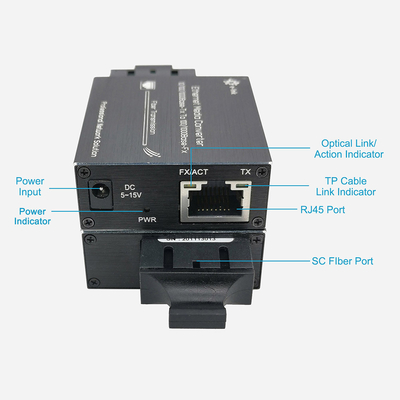

| এলইডি সূচক |
পিডব্লিউআর (পাওয়ার সাপ্লাই)
TX (LINK100/1000, TP তারের হার 100/1000M)
FX/ACT (অপটিক্যাল লিংক অ্যাকশন /TP ক্যাবল প্যাকেট ফরওয়ার্ডিং অ্যাকশন)
|
| পাওয়ার সাপ্লাই |
ডিসি ৫-১৫ ভোল্ট |
| বিদ্যুৎ খরচ |
৩ ডব্লিউ |
| অপারেটিং তাপমাত্রা |
০-৪৫ ডিগ্রি সেলসিয়াস |
| অপারেটিং আর্দ্রতা |
৫% থেকে ৯০% |
| তাপমাত্রা বজায় রাখা |
-৪০-৭০ ডিগ্রি সেলসিয়াস |
| আর্দ্রতা বজায় রাখা |
৫% ~ ৯০% নন-কন্ডেনসিং |

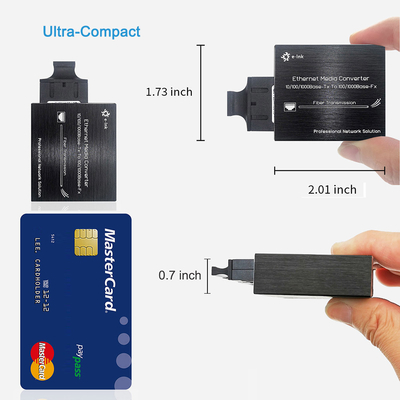

| মাত্রা (W x D x H) |
62 x 44 x 18 মিমি |
অর্ডার সংক্রান্ত তথ্য
| পয়েন্ট |
বর্ণনা |
|
| |
| LNK-M3011 |
মাইক্রোটাইপ মিডিয়া কনভার্টারঃ 10/100/1000বেস-টি থেকে 100/1000বেস-এফ, মাল্টি-মোড, 500m, 850nm, এসসি, স্বতন্ত্র, বাহ্যিক পাওয়ার অ্যাডাপ্টার |
|
| LNK-M3011-20 |
মাইক্রোটাইপ মিডিয়া কনভার্টারঃ 10/100/1000বেস-টি থেকে 100/1000বেস-এফ, একক মোড, 20 কিমি, 1310nm, এসসি, স্বতন্ত্র, বাহ্যিক পাওয়ার অ্যাডাপ্টার |
|
| LNK-M3011S-20 |
মাইক্রোটাইপ মিডিয়া কনভার্টারঃ 10/100/1000বেস-টি থেকে 100/1000বেস-এফ, ডাব্লুডিএম ((একক ফাইবার দ্বি-নির্দেশক), 20km, 1310/1550nm, এসসি, স্বতন্ত্র, বাহ্যিক পাওয়ার অ্যাডাপ্টার |
|

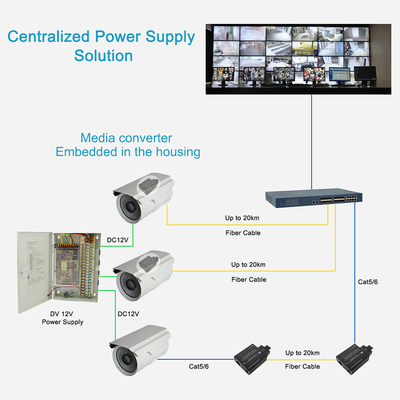

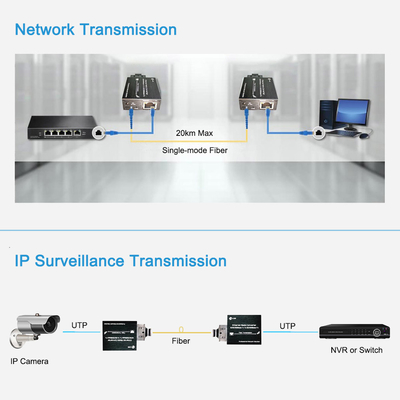

সাধারণ প্রয়োগ
