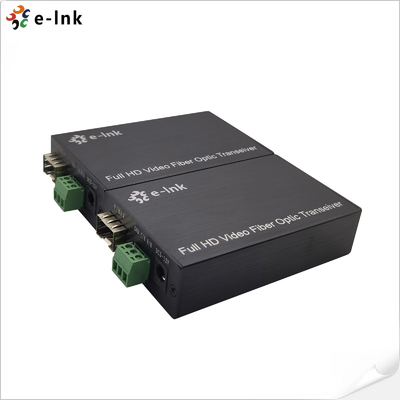

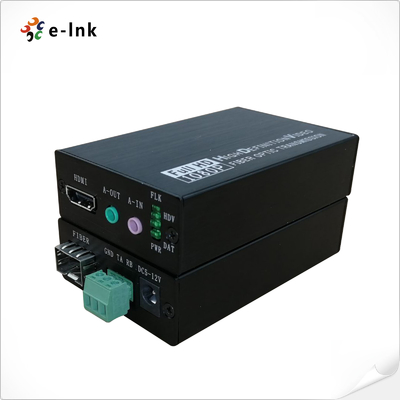

HDMI ওভার ফাইবার অপটিক এক্সটেন্ডার 20km সঙ্গে দ্বি-দিকের অডিও RS232 কন্ট্রোল প্লাগ এবং প্লে
সংক্ষিপ্ত বিবরণ
এলএনকে-এইচএফ 100 ডিএ সিরিজ হ'ল ফাইবার অপটিক এক্সটেন্ডারের উপর উচ্চ-কার্যকারিতা এইচডিএমআই
এই কম্প্যাক্ট ইউনিটটি পেশাদার দীর্ঘ দূরত্বের সংকেত সংক্রমণ জন্য ডিজাইন করা হয়েছে।
একযোগে সংক্ষেপিত HDMI ভিডিও, দ্বি-পন্থী স্টেরিও অডিও প্রেরণ করে এবং
একটি একক ফাইবার অপটিক ক্যাবলের মাধ্যমে RS232 সিরিয়াল ডেটা, ব্যতিক্রমী সংকেত নিশ্চিত
এটি HDMI 1.4b, 3D, এবং HDCP এর সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ
1.4 স্ট্যান্ডার্ড, 1920 * 1200 @ 60Hz পর্যন্ত স্ফটিক-স্বচ্ছ রেজোলিউশন সমর্থন করে। ধন্যবাদ
এর শক্তিশালী নির্মাণ এবং উন্নত সংকেত প্রক্রিয়াকরণের জন্য, এই এক্সটেন্ডার
নির্ভরযোগ্য, নিরাপদ এবং উচ্চ মানের কর্মক্ষমতা, এটি একটি আদর্শ সমাধান
নিরাপত্তা নজরদারি, কমান্ড ও কন্ট্রোল রুমে অ্যাপ্লিকেশনের চাহিদা,
ডিজিটাল সিগনেজ, এবং সম্প্রচার পরিবেশ।
বৈশিষ্ট্য
দীর্ঘ দূরত্বের মাল্টি-সিগন্যাল ট্রান্সমিশন: কম্প্রেসহীন HDMI পাঠাতে সক্ষম,
একটি একক ফাইবার অপটিক ক্যাবলের মাধ্যমে দ্বি-পন্থী স্টেরিও অডিও, এবং RS232 নিয়ন্ত্রণ সংকেত
২০ কিলোমিটার পর্যন্ত দূরত্ব, যা সিগন্যালের নিখুঁততা নিশ্চিত করে।
উচ্চ রেজোলিউশনের ভিডিও সমর্থন: সমর্থন সহ উচ্চ মানের ভিডিও সরবরাহ করে
1920x1200@60Hz পর্যন্ত রেজোলিউশন, বিশেষায়িত সামঞ্জস্য সহ
1600x1200@60Hz, স্ট্যান্ডার্ড এবং পেশাদার উভয় প্রদর্শনের জন্য আদর্শ।
দ্বি-মুখী অডিও চ্যানেল: একযোগে তথ্য প্রেরণ ও গ্রহণের অনুমতি দেয়
বহিরাগত স্টেরিও অডিও, যেমন অ্যাপ্লিকেশনগুলির জন্য ইন্টারেক্টিভ যোগাযোগের সুবিধার্থে
কনফারেন্স সিস্টেম এবং সম্প্রচার অডিও।
সাধারণ মানদণ্ড মেনে চলা: কঠোর HDMI 1.4b 3D এবং HDCP 1 মেনে চলে।2
প্রোটোকল, একটি বিস্তৃত পরিসীমা সঙ্গে বিরামবিহীন ইন্টিগ্রেশন এবং বিষয়বস্তু সুরক্ষা নিশ্চিত
উৎস এবং প্রদর্শন সরঞ্জাম পরিসীমা।
উন্নত ইডিআইডি ব্যবস্থাপনা: বৈশিষ্ট্যগুলি স্বয়ংক্রিয়ভাবে EDID সমর্থন
সঠিক উৎস আউটপুট রেজোলিউশন নিশ্চিত এবং হ্রাস
সেটআপ জটিলতা.
উচ্চতর সংকেত অখণ্ডতা: একটি স্বয়ংক্রিয় সমন্বয় সিস্টেম অন্তর্ভুক্ত
ক্রমাগত ভিডিও সিগন্যাল অপ্টিমাইজ করে, যার ফলে ব্যতিক্রমীভাবে মসৃণ, ধারালো,
এবং স্থিতিশীল চিত্রের গুণমান।
শক্তিশালী হার্ডওয়্যার সুরক্ষা: মূল ইন্টারফেসের ইএসডি সুরক্ষা
ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ থেকে ইউনিট, উল্লেখযোগ্যভাবে ডিভাইস স্থায়িত্ব এবং নির্ভরযোগ্যতা বৃদ্ধি
বিভিন্ন পরিবেশ।
প্রচেষ্টাহীন ইনস্টলেশন: সত্যিকারের প্লাগ-এন্ড-প্লে অপারেশনের জন্য ডিজাইন করা হয়েছে, যা তাত্ক্ষণিক
ড্রাইভার বা জটিল কনফিগারেশনের প্রয়োজন ছাড়াই স্থাপন, যা সময় এবং
ইনস্টলেশনের খরচ কমিয়ে দেয়।
প্রযুক্তিগত সূচক
| প্যারামিটার |
বর্ণনা |
|
ভিডিও
|
মানদণ্ড |
HDMI1.4B 3D; HDCP14 |
| সর্বাধিক পিক্সেল ঘড়ি |
১৬৫ মেগাহার্টজ |
| সর্বাধিক তথ্যের হার |
6.৭৫ গিগাবাইট / সেকেন্ড |
| সম্মতি |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
বিশেষ সমর্থন 1600*1200 @60HZ
|
| সংযোগকারী |
মহিলা HDMI টাইপ A |
| প্রতিরোধ |
১০০Ω |
| এইচডিএমআই ক্যাবলের ব্যাপ্তি |
<৫ মিটার (রেজোলিউশন 1920*1200@60Hz পর্যন্ত) |
| অডিও |
ইন্টারফেস |
3.5 এমএম এক্সটার্নাল স্টেরিও অডিও |
| ট্রান্সমিটার |
ইনপুট + আউটপুট |
| রিসিভার |
ইনপুট + আউটপুট |
| RS232 |
ইন্টারফেস |
3-পিন টার্মিনাল ব্লক |
| বাউড রেট |
≤115200 বিপিএস |
| অপটিক্যাল ফাইবার |
ইন্টারফেস |
এসএফপি মডেল ∙ এলসি সংযোগকারী |
| ফাইবারের ধরন |
একক মোড |
| তরঙ্গদৈর্ঘ্য |
850nm/1310nm/1550nm |
| ইন্টারফেস ব্যান্ডউইথ |
৩ জিবিপিএস |
| ট্রান্সমিশন দূরত্ব |
ট্রান্সমিশন@1920*1200@60Hz
মাল্টি-মোড ফাইবারঃ <500M
এক-মোড ফাইবারঃ ২০ কিমি
|
| সূচকঅন্য |
পাওয়ার সাপ্লাই |
পাওয়ার অ্যাডাপ্টার: DC 5~12V |
| শক্তি অপচয় |
MAX 4W |
| তাপমাত্রা |
অপারেটিংঃ -20°C ~ +70°C |
| আর্দ্রতা |
অপারেটিংঃ 5% ~ 90% |
| মাত্রা (LxWxH) |
92 x 57 x 23 (মিমি) |
অর্ডার সংক্রান্ত তথ্য
| মডেল |
বর্ণনা |
| LNK-HF100DA |
1Ch এইচডিএমআই + 1Ch বাইডাইরেকশনাল স্টেরিও অডিও + 1Ch আরএস 232 ওভার ফাইবার অপটিক এক্সটেন্ডার, এলসি ((এসএফপি), মাল্টি-মোড ফাইবার, 500 মি, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-HF100DA-20 |
1Ch এইচডিএমআই + 1Ch বাইডাইরেকশনাল স্টেরিও অডিও + 1Ch RS232 ওভার ফাইবার অপটিক এক্সটেন্ডার, এলসি ((এসএফপি), একক-মোড ফাইবার, 20km, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
প্রয়োগ
এই পেশাদারী গ্রেড ফাইবার অপটিক এক্সটেন্ডার পরিবেশের জন্য ডিজাইন করা হয়
উচ্চ সংজ্ঞা, ইন্টারেক্টিভ ভিডিওর নির্ভরযোগ্য, দীর্ঘ দূরত্বের সংক্রমণ প্রয়োজন
এর নির্দিষ্ট ইন্টারফেস কনফিগারেশন এটিকে নিখুঁত করে তোলেঃ
-
শিল্প নিয়ন্ত্রণ ব্যবস্থা: কেন্দ্রীয় পর্যবেক্ষণ এবং পরিচালনার অনুমতি দেয়
-
ফাইবারের মাধ্যমে দূরবর্তী পিএলসি এবং এইচএমআই-তে কন্ট্রোল ওয়ার্কস্টেশন ইন্টারফেসের সম্প্রসারণ,
-
ডিভাইস কন্ট্রোলের জন্য আরএস২৩২ এবং ইন্টারকমের জন্য দ্বি-মুখী অডিও।
-
সম্প্রচার ও লাইভ প্রযোজনা: ক্যামেরার ফিডের নির্ভরযোগ্য সংক্রমণকে সহজ করে তোলে
-
(এইচডিএমআই) এবং স্টেজ/ফিল্ড এবং
-
প্রোডাকশন কন্ট্রোল রুম, PTZ ক্যামেরার জন্য সিরিয়াল কন্ট্রোল সহ।
-
নিরাপত্তা ও নজরদারি কেন্দ্র: সিগন্যাল একত্রিত করার অনুমতি দেয়
-
দূরবর্তী নিরাপত্তা সেটআপ, ক্যামেরা থেকে HD ভিডিও প্রেরণ, এলাকা থেকে অডিও
-
মাইক্রোফোন, এবং পিটিজেড নিয়ন্ত্রণের জন্য RS232 একটি কেন্দ্রীয় পর্যবেক্ষণ স্টেশনে ফিরে।
-
ডিজিটাল সিগনেজ এবং কর্পোরেট এভি নেটওয়ার্ক: বিষয়বস্তু বিতরণ পরিচালনা করে
-
বড় ক্যাম্পাস বা বিল্ডিং জুড়ে প্রদর্শন, প্রদর্শন শক্তি জন্য RS232 ব্যবহার করে
-
নিয়ন্ত্রন/পাওয়ার অন/অফ এবং দ্বি-দিকের অডিও সিঙ্ক্রোনাইজড সাউন্ডের জন্য।
-
মেডিকেল ইমেজিং এবং ডায়াগনস্টিক ভিউ: স্বাস্থ্যসেবা সংক্রমণ নিশ্চিত করে
-
দূরবর্তী ডায়াগনস্টিকের জন্য সুরক্ষিত কক্ষে ডায়াগনস্টিক সরঞ্জাম থেকে ইমেজিং ডেটা
-
রিভিউ স্টেশন, সংকেত বিশ্বস্ততা এবং সম্মতি বজায় রাখা।
-
দূরশিক্ষা ও সম্মেলন ব্যবস্থা: সম্প্রসারণ উপস্থাপনা ভিডিও (এইচডিএমআই)
-
এবং একটি প্রধান হল এবং দূরবর্তী মধ্যে প্রশ্নোত্তর সেশনের জন্য দ্বি-মুখী অডিও সমর্থন করে
-
ওভারলুপ রুম বা রেকর্ডিং স্টুডিও।
