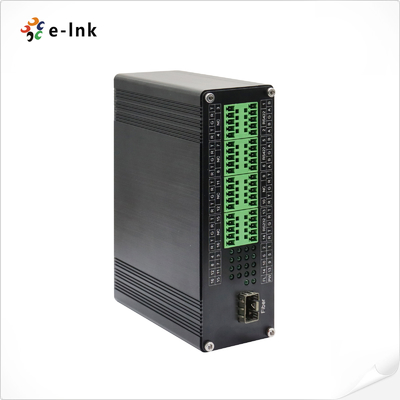

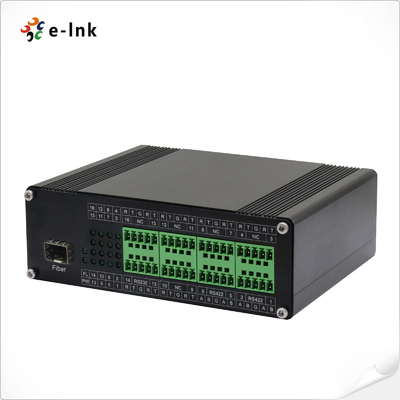

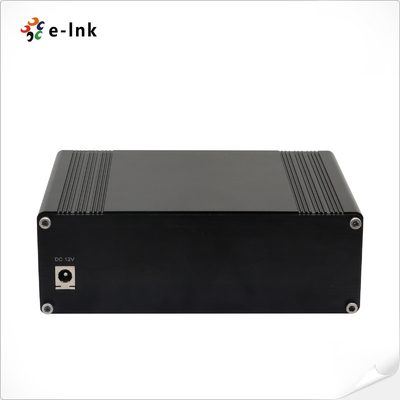

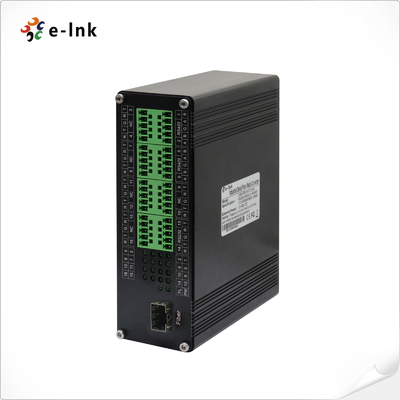

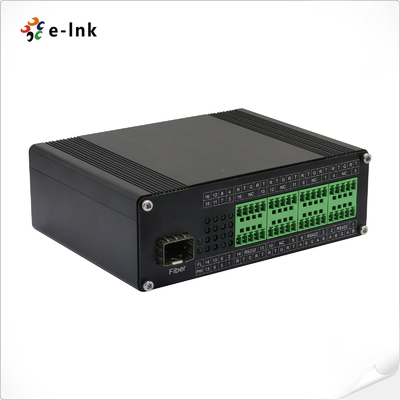

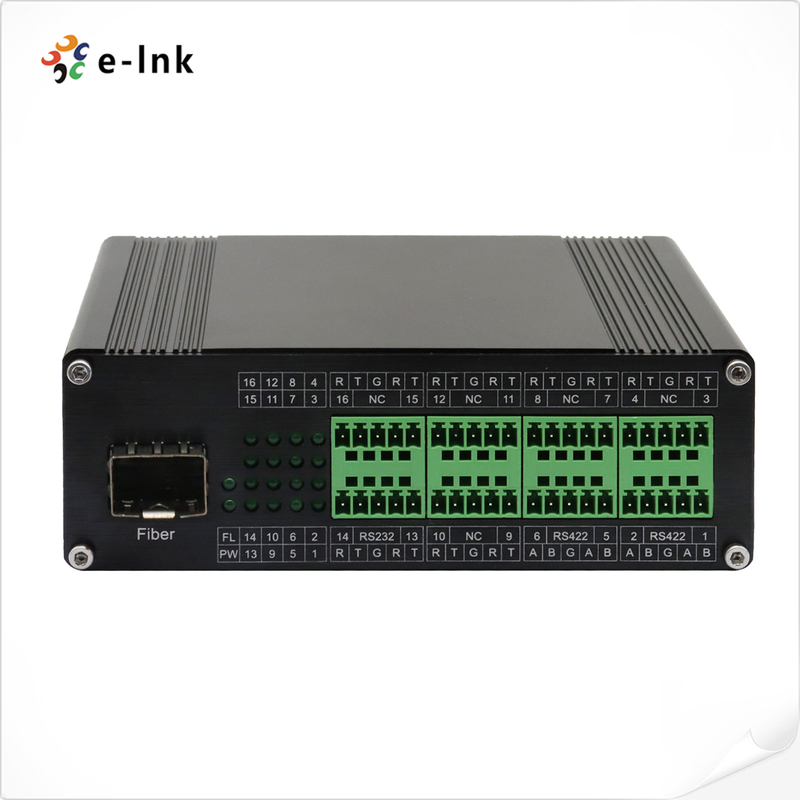

ইন্ডাস্ট্রিয়াল মাল্টি চ্যানেল আরএস-২৩২/৪২২/৪৮৫ সিরিয়াল থেকে ফাইবার কনভার্টার
সংক্ষিপ্ত বিবরণ
দ্যই-লিঙ্ক এলএনকে-আইআরএস সিরিজ একটিইন্ডাস্ট্রিয়াল গ্রেডের মাল্টি-চ্যানেল RS232/RS485/RS422 থেকে ফাইবার অপটিক কনভার্টার, সিরিয়াল যোগাযোগ প্রসারিত করার জন্য ডিজাইন করা হয়েছেমাল্টি-মোড ফাইবারের উপর ২ কিলোমিটার অথবাসিঙ্গল-মোড ফাইবারের উপর ২০ কিলোমিটার।
এটি সমর্থন করে৪ থেকে ১৬ টি চ্যানেল RS232 বা RS485 এবংRS422 এর 2 থেকে 8 টি চ্যানেল, নমনীয় মিশ্র সংকেত কনফিগারেশন যেমন8CH RS232 + 8CH RS485 অথবা8CH RS485 + 4CH RS422
একটি বৈশিষ্ট্যডিআইএন-রেল মাউন্ট নকশা, এটি কঠোর শিল্প পরিবেশে সহজ ইনস্টলেশন নিশ্চিত করে।ইএমআই,গ্রাউন্ড লুপ, এবংবিদ্যুৎ হস্তক্ষেপ, উচ্চ নিশ্চিততথ্যের নির্ভরযোগ্যতা,নিরাপত্তা, এবংকর্মক্ষমতা।
এর জন্য আদর্শশিল্প স্বয়ংক্রিয়তা,প্রক্রিয়া নিয়ন্ত্রণ,মঞ্চ আলো, এবংট্রাফিক ম্যানেজমেন্ট সিস্টেম
বৈশিষ্ট্য
কঠোর শিল্প পরিবেশের জন্য ফ্যান-মুক্ত এবং ডিন-রেল ডিজাইন
¢ বি-ডাইরেকশনাল RS232/422/485 ((টার্মিনাল ব্লক) সিরিয়াল পোর্টে নির্মিত
একাধিক চ্যানেল সিরিয়াল ডেটা পোর্ট সমর্থন করেঃ 4~16Ch RS232, 4~16Ch RS485 বা 2~8Ch RS422
️ সিরিয়াল ডেটা সম্পূর্ণ স্বচ্ছ, বাউড রেট স্ব-নিয়ন্ত্রিত, কোন সেটিং প্রয়োজন হয় না
SFP, FC, SC বা ST মাল্টি-মোড 2Km, একক-মোড 20Km সমর্থন করে
উচ্চ গতির সিরিয়াল ডেটা স্টেজ লাইটিং নিয়ন্ত্রণে DMX512 যোগাযোগের জন্য ব্যবহার করা যেতে পারে
ইনপুট ভোল্টেজ 12 ~ 48VDC সমর্থন করে
বিপরীত মেরুতা সুরক্ষা সমর্থন করে
আইপি৪০ অ্যালুমিনিয়াম কেস
-৪০ ডিগ্রি সেলসিয়াস থেকে ৮০ ডিগ্রি সেলসিয়াস (৪০ ডিগ্রি ফারেনহাইট থেকে ১৭৬ ডিগ্রি ফারেনহাইট) অপারেটিং তাপমাত্রা
৫ বছরের ওয়ারেন্টি
প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস |
| ফাইবার ইন্টারফেস | এসএফপি, এফসি, এসসি বা এসটি |
| ক্যাবলের প্রয়োজনীয়তা | মাল্টি-মোডঃ 50/125um, 62.5/125um
একক-মোডঃ 9/125um |
| ফাইবার পোর্ট | 1 ফাইবার পোর্ট |
| ট্রান্সমিশন দূরত্ব | মাল্টি-মোডঃ ২ কিমি
একক-মোডঃ ২০ কিমি |
| তরঙ্গদৈর্ঘ্য | 1310nm/1490nm/1550nm |
| RS232 সিরিয়াল ইন্টারফেস |
| শারীরিক ইন্টারফেস | শিল্প মানের স্ক্রু টার্মিনাল |
| তথ্যের ধরন | 16Ch RS232 পর্যন্ত দ্বি-নির্দেশ |
| আরএস-২৩২ সংকেত | TxD, RxD, GND |
| সিরিয়াল পোর্ট লাইন দূরত্ব (রূপা) | ১৫ মিটার |
| বাউড রেট | 0 ~ 800kbps |
| RS422 সিরিয়াল ইন্টারফেস |
| শারীরিক ইন্টারফেস | শিল্প মানের স্ক্রু টার্মিনাল |
| তথ্যের ধরন | 8Ch RS422 পর্যন্ত দ্বি-নির্দেশ |
| আরএস-৪২২ সংকেত | Tx+, Tx-, Rx+, Rx-, GND |
| সিরিয়াল পোর্ট লাইন দূরত্ব (রূপা) | ১০০০ মিটার |
| বাউড রেট | 0 ~ 800kbps |
| RS485 সিরিয়াল ইন্টারফেস |
| শারীরিক ইন্টারফেস | শিল্প মানের স্ক্রু টার্মিনাল |
| তথ্যের ধরন | 16Ch RS485 পর্যন্ত দ্বি-নির্দেশ |
| আরএস-৪৮৫ সংকেত | ডেটা+, ডেটা-, জিএনডি |
| সিরিয়াল পোর্ট লাইন দূরত্ব (রূপা) | ১০০০ মিটার |
| বাউড রেট | 0 ~ 800kbps |
| বিদ্যুতের চাহিদা |
| পাওয়ার ইনপুট | 12~48VDC |
| বিদ্যুৎ খরচ | <6W |
| পাওয়ার কানেক্টর | টার্মিনাল ব্লক |
| পাওয়ার সুরক্ষা | বিপরীত মেরুতা সুরক্ষা |
| এলইডি সূচক |
| পিডব্লিউআর | পাওয়ার সাপ্লাই |
| FL | ফাইবার লিংকের অবস্থা |
| তথ্য ১-১৬ | সিরিয়াল ডেটা সিগন্যাল |
| যান্ত্রিক |
| মাত্রা (LxWxH) | ১১৯ x ১১৪ x ৫০ মিমি |
| ওজন | 0.৫৫ কেজি |
| কেসিং | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন | ডিআইএন-রেল মাউন্ট |
| পরিবেশগত |
| কাজের তাপমাত্রা | -40°C থেকে 80°C (-40°F থেকে 176°F) |
| সংরক্ষণ তাপমাত্রা | -40°C থেকে 85°C (-40°F থেকে 185°F) |
| কাজের আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) |
| এমটিবিএফ | 216৩৮৮ ঘন্টা |
| নিয়ন্ত্রক অনুমোদন |
| ইএমআই | FCC Part15, CISPR (EN55022) ক্লাস এ |
| ইএমএস | EN61000-4-2 (ESD) স্তর 4, বি-পরিমাপ
EN61000-4-3 (RS) স্তর 3, মানদণ্ড A
EN61000-4-4 (EFT) স্তর 3, মানদণ্ড A
EN61000-4-5 (উর্ধ্বগতি) স্তর 3, বি-পরিমাপ
EN61000-4-6 (CS) স্তর 3, মানদণ্ড A |
| শক / মুক্ত পতন / কম্পন | শকঃ মিল-এসটিডি-৮১০এফ পদ্ধতি ৫১৬।5
মুক্ত পতন: মিল-এসটিডি-৮১০এফ পদ্ধতি ৫১৬।5
কম্পনঃ MIL-STD-810F পদ্ধতি 514.5 C-1 & C-2 |
| সবুজ | RoHS সম্মতি |
| সার্টিফিকেশনঃ | এফসিসি, সিই |
