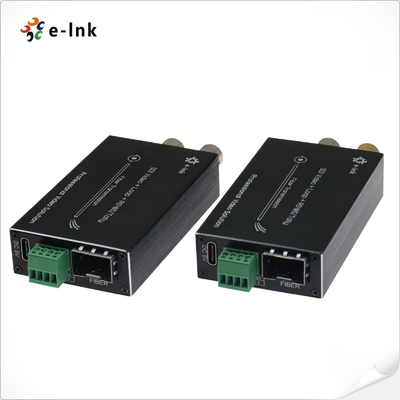

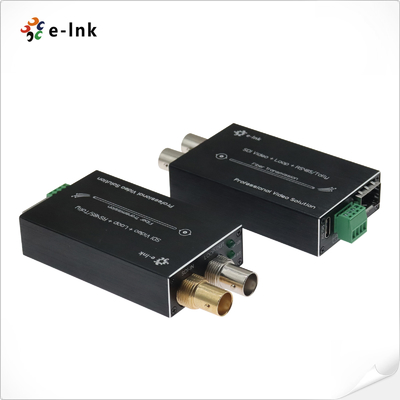

মিনি-টাইপ 3G-SDI থেকে ফাইবার কনভার্টার, ট্যালি ও রিভার্স RS485 সহ
সংক্ষিপ্ত বিবরণ
মিনি 3G/HD-SDI ফাইবার কনভার্টার 1 চ্যানেল 3G/HD-SDI ভিডিও (এম্বেডেড অডিও সহ), ট্যালি সংকেত এবং অপটিক্যাল ফাইবারের মাধ্যমে বিপরীত RS485 সংকেত প্রেরণ সমর্থন করে এবং 3G/HD-SDI লুপের মাধ্যমে স্থানীয় মনিটরিং সংকেত আউটপুট করতে পারে। E-link 3G/HD-SDI ভিডিও ফাইবার কনভার্টারে একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে, যা 1080P 3G/HD-SDI সংকেতগুলির সংক্রমণ সমর্থন করে।
বৈশিষ্ট্য
► প্রতিটি চ্যানেলে 8-চ্যানেল অডিও এম্বেড করা আছে;
► স্বয়ংক্রিয় কেবল ইকুয়ালাইজেশন, 3.2 Gb/s (Belden 1694A) এর নিচে সমস্ত রেটের জন্য ব্যবহৃত হয়;
► স্বয়ংক্রিয় রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► সরাসরি SDI ক্যামেরা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
► 80 কিলোমিটার পর্যন্ত দীর্ঘ সংক্রমণ ক্ষমতা
► হট সোয়াপ এবং হট প্লাগ;
► সমস্ত প্যাথোলজিক্যাল প্যাটার্ন পরিচালনা করে, সম্পূর্ণরূপে ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► কাজের অবস্থা নিরীক্ষণের জন্য LED স্ট্যাটাস নির্দেশিকা;
► সুপার অপটিক ডাইনামিক রেঞ্জ এবং সমন্বয় মুক্ত;
► 1470~1610nm CWDM তরঙ্গদৈর্ঘ্য ঐচ্ছিক;
► শিল্প স্তরের অতি-বিস্তৃত তাপমাত্রা পরিসীমা (-20℃~+70℃), বিভিন্ন পরিবেশের সাথে মানানসই;
প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস |
| ফাইবার ইন্টারফেস | সিমপ্লেক্স এলসি |
| ট্রান্সমিশন দূরত্ব | 550m-20Km |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
| ভিডিও |
| ভিডিও ইন্টারফেস | BNC |
| ভিডিও ইনপুট/আউটপুট ইম্পিডেন্স | 75Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ | সাধারণ: 1Vpp, সর্বনিম্ন 0.5Vpp, সর্বোচ্চ 1.5Vpp |
| ভিডিও বিটস রেট | সর্বোচ্চ 3.2Gb/s |
| ডিফারেনশিয়াল লাভ (10%～90% APL) | <1% |
| SDI ফরম্যাট সমর্থন | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| ভিডিও SDI স্ট্যান্ডার্ড | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M 3Gb/s ম্যাপিং(3G-SDI) |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস(3G-SDI) |
| ডেটা |
| শারীরিক ইন্টারফেস | শিল্প স্ট্যান্ডার্ড স্ক্রু টার্মিনাল |
| ডেটা টাইপ | ট্যালি ও রিভার্স RS485 |
| ফ্রিকোয়েন্সি/রেট সমর্থন | RS422 এর জন্য সর্বোচ্চ 115200bps
RS485 এর জন্য সর্বোচ্চ 57600bps |
| BER | <10ˉ9 |
| বৈদ্যুতিক |
| পাওয়ার অ্যাডাপ্টার | ডিসি 5V |
| বিদ্যুৎ খরচ | <5W |
| এলইডি নির্দেশক |
| SDI | SDI ভিডিও |
| P/T | পাওয়ার সাপ্লাই |
| যান্ত্রিক |
| মাত্রা (দৈর্ঘ্যxপ্রস্থxউচ্চতা) | 73 x 44 x 17 মিমি (TX)
73 x 44 x 17 মিমি (RX)
185 x 132 x 100 মিমি (প্যাকেজ) |
| ওজন | 75g (TX)
75g (RX)
450g (প্যাকেজ) |
| casing | অ্যালুমিনিয়াম কেস |
| মাউন্টিং অপশন | ডেস্কটপ |
| পরিবেশগত |
| কাজের তাপমাত্রা | -20℃～+70℃ |
| সংরক্ষণ তাপমাত্রা | -40℃～+80℃ |
| কাজের আর্দ্রতা | 0~95% |
| MTBF | ≥100000 ঘন্টা |

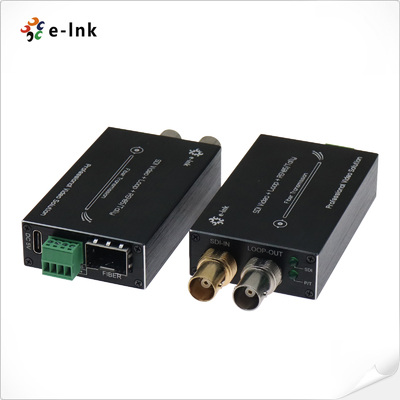

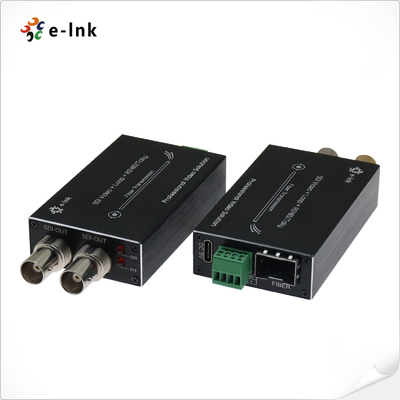

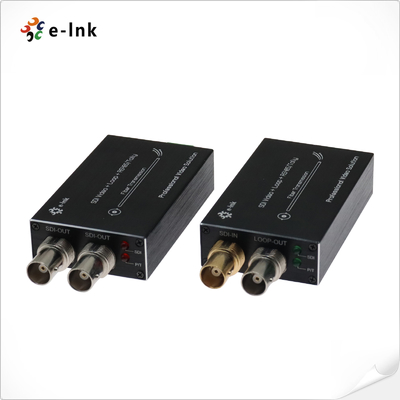

ইন্টারফেস ও এলইডি
অর্ডার করার তথ্য| মডেল | বর্ণনা |
| LNK-M3G-1V-MM | মিনি-টাইপ3G-SDI থেকে ফাইবার কনভার্টার, ট্যালি ও রিভার্স RS485 এবং লুপ আউট, MMF, LC ফাইবার সংযোগকারী 500 মিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয় |
| LNK-M3G-1V-20 | মিনি-টাইপ3G-SDI থেকে ফাইবার কনভার্টার, ট্যালি ও রিভার্স RS485 এবং লুপ আউট, SMF, LC ফাইবার সংযোগকারী 20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয় |
| LNK-M3G-1V-40 | মিনি-টাইপ3G-SDI থেকে ফাইবার কনভার্টার, ট্যালি ও রিভার্স RS485 এবং লুপ আউট, SMF, LC ফাইবার সংযোগকারী 40KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয় |

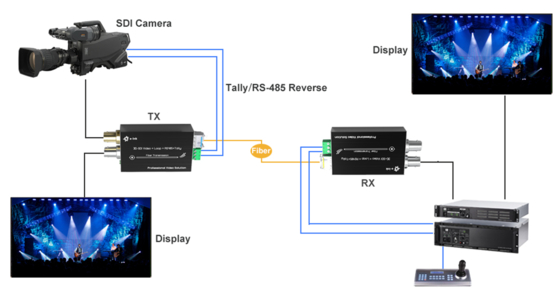

অ্যাপ্লিকেশন
