ট্যালি সহ মিনি 12G-SDI থেকে ফাইবার কনভার্টারএবংRS485
সংক্ষিপ্ত বিবরণ

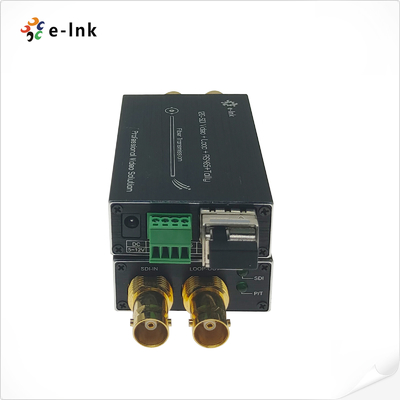

LNK-M12G-1V1T1D সিরিজ মিনি 12G-SDI ফাইবার অপটিক কনভার্টার
এই কমপ্যাক্ট ফাইবার কনভার্টার সমর্থন করে:
- 1 চ্যানেল 12G-SDI ভিডিও (এম্বেডেড অডিও সহ)
- 1 চ্যানেল ট্যালি সংকেত (ক্যামেরা নিয়ন্ত্রণ/ইন্টারকমের জন্য)
- 1 চ্যানেল দ্বিমুখী RS485 ডেটা
সমস্ত সংকেত একটি একক ফাইবার অপটিক ক্যাবলের মাধ্যমে প্রেরণ করা হয়, রিয়েল-টাইম মনিটরিং 12G লুপের মাধ্যমে
আউটপুট।

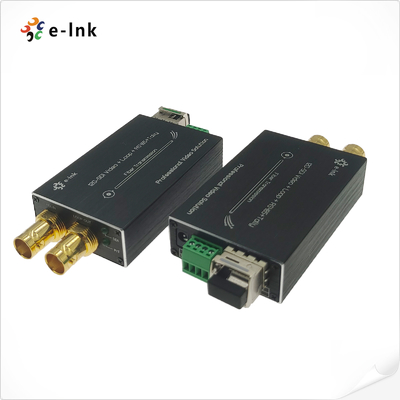

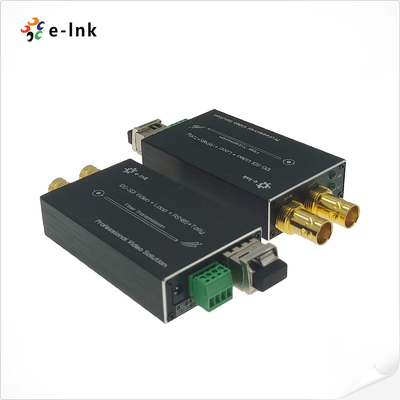

E-link 12G ভিডিও ওভার ফাইবার কনভার্টার সেটে একটি ট্রান্সমিটার এবং একটি রিসিভার অন্তর্ভুক্ত রয়েছে, যা সামঞ্জস্যপূর্ণ
উচ্চ-রেজোলিউশন ভিডিও ফরম্যাটের সাথে, যার মধ্যে রয়েছে:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p, 1080i, 720p
সম্প্রচার, লাইভ প্রোডাকশন এবং পেশাদার এভি সিস্টেমের জন্য ডিজাইন করা হয়েছে, এই মিনি কনভার্টার নিশ্চিত করে
কম ল্যাটেন্সি সহ নির্ভরযোগ্য, দীর্ঘ-দূরত্বের সংকেত ট্রান্সমিশন।
বৈশিষ্ট্য
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) এবং ST-259(SD) সমর্থন করে
সরাসরি 12G/6G/3G-SDI ক্যামেরা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
ইন্টিগ্রেটেড রিক্লকার 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps বা SMPTE হারে লক করে
ডিভাইড-বাই-1.001 সাবরেট এবং 270 Mbps
ফাইবার অপটিক WDM/CWDM/DWDM কৌশল;
4K*2K(3840*2160@60Hz),1080P,1080I,720P সমর্থন করে।
ট্যালি এবং ব্যাকওয়ার্ড RS485 সমর্থন করে
হট সোয়াপিং এবং হট প্লাগিং সমর্থন করে

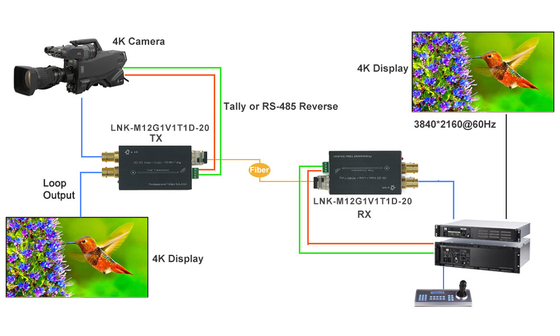

অ্যাপ্লিকেশন
প্রযুক্তিগত সূচক
| ফরম্যাট |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) এবং ST-259(SD) সমর্থন করে |
| সামঞ্জস্যপূর্ণ |
DVB-ASI এবং AES10 (MADI) এর সাথে সামঞ্জস্যপূর্ণ |
| ইনপুট |
1 x BNC তে 12G-SDI |
| আউটপুট |
1 x LC অপটিক্যাল ফাইবার |
| 1 x BNC তে 12G-SDI লুপ-আউট |
| সমর্থিত রেজোলিউশন |
HDTV 4K*2K, 1080P, 1080I, 720P |
| রেজোলিউশন পরিসীমা |
3840*2160@60Hz |
| ইনপুট ক্যাবল স্পেসিফিকেশন |
≤70m@12G SDI Belden 1694A |
| আউটপুট ক্যাবল স্পেসিফিকেশন |
≤70m@12G SDI Belden 1694A |
| ডেটা টাইপ |
ব্যাকওয়ার্ড ট্যালি |
| ডেটা টাইপ |
ব্যাকওয়ার্ড RS485 |
| অপটিক্যাল ট্রান্সমিশন ব্যান্ডউইথ |
270MHz～12GHz |
| পাওয়ার |
5-15 VDC |
| বিদ্যুৎ খরচ |
2 W (সর্বোচ্চ) |
| মাত্রা (দৈর্ঘ্যxপ্রস্থxউচ্চতা) |
80 x 40 x 20 (মিমি) |
| সংরক্ষণ তাপমাত্রা |
-40℃～80℃ |
| অপারেটিং তাপমাত্রা |
-40℃～85℃ |
অর্ডার করার তথ্য
| মডেল |
বর্ণনা |
| LNK-M12G-1V1T1D-20 |
ট্যালি, রিভার্স RS485 এবং লুপ আউট সহ মিনি-টাইপ 12G-SDI থেকে ফাইবার কনভার্টার, SMF, LC ফাইবার সংযোগকারী 20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত |
