1Ch দ্বি-দিকনির্দেশক 3G-SDI লুপ-আউট + 1Ch ট্যালি + 2Ch দ্বি-দিকনির্দেশক RS485 বা RS422 + 2Ch স্টেরিও অডিও + 1Ch মাইক্রোফোনoভার ফাইবার কনভার্টার
এসডিআই ফাইবার এক্সটেন্ডারসংক্ষিপ্ত বিবরণ

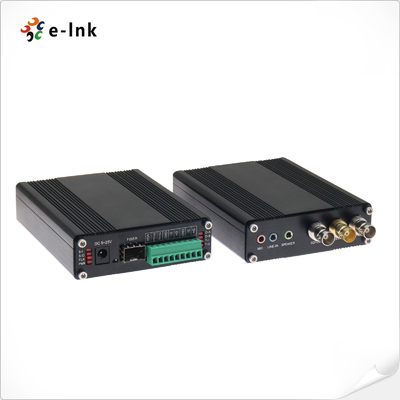

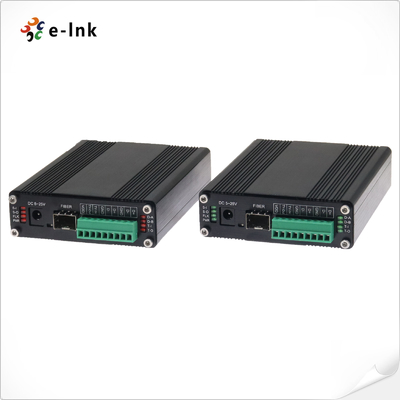

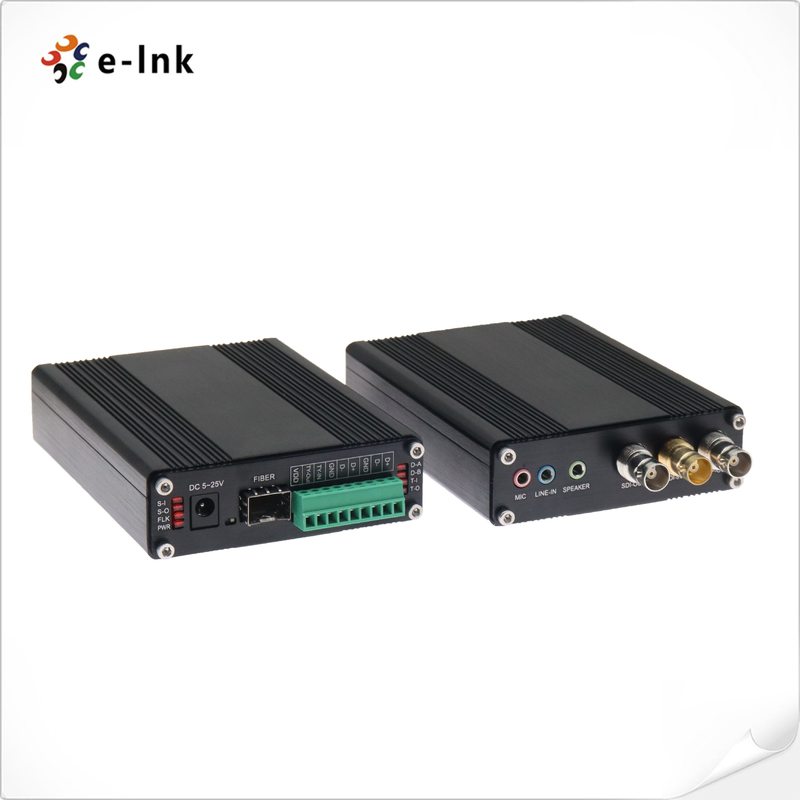

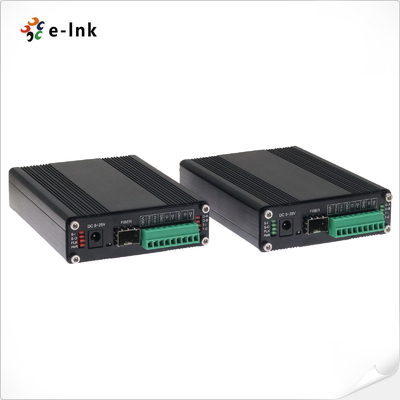

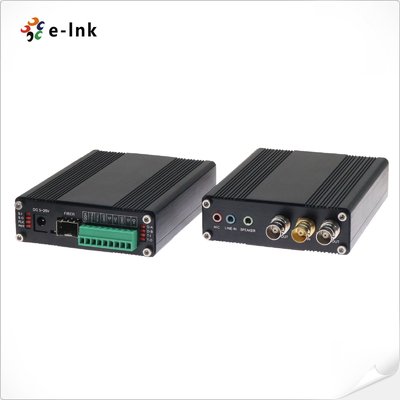

LNK-3G-1BV1T2BD2A1M সিরিজ একটি উচ্চ-পারফরম্যান্স 3G/HD-SDI ভিডিও অপটিক্যাল ট্রান্সসিভার।
এটি সমর্থন করেএক-চ্যানেল দ্বি-দিকনির্দেশক 3G/HD-SDI ভিডিও ট্রান্সমিশন (এম্বেডেড অডিও সহ),
ভিডিও লুপ-আউট, একটি ট্যালি সংকেত, দুই-চ্যানেল দ্বি-দিকনির্দেশক RS485/RS422 ডেটা, দুই-চ্যানেল
বাহ্যিক স্টেরিও অডিও, এবংএকটি মাইক্রোফোন সংকেত, অপটিক্যাল ফাইবারের মাধ্যমে উচ্চ-সংজ্ঞা ভিডিও
এবং অডিও সংকেত প্রেরণ করে।
এই সিরিজে একটি ট্রান্সমিটার এবং একটি রিসিভার রয়েছে, যা সমর্থন করে1080P ফুল এইচডি 3G/HD-SDI সংকেত
ট্রান্সমিশন, এবং অফার করেউচ্চ স্থিতিশীলতা এবং পরিষ্কার ছবি।এলইডি স্ট্যাটাস ইন্ডিকেটরঅন্তর্ভুক্ত করা হয়েছে
অপারেটিং স্ট্যাটাসের রিয়েল-টাইম মনিটরিংয়ের জন্য ডিভাইসটিতে।
এটির জন্য প্রযোজ্য: বুদ্ধিমান ট্র্যাফিক মনিটরিং, নিরাপত্তা ব্যবস্থা, শিল্প পর্যবেক্ষণ
(বিদ্যুৎ, রাসায়নিক শিল্প, ইস্পাত, তেল, রেলওয়ে, ইত্যাদি), সামরিক পর্যবেক্ষণ (গুদাম, সীমান্ত, ইত্যাদি),
ক্যাম্পাস নেটওয়ার্ক, স্টেডিয়াম লাইভ সম্প্রচার, টিভি প্রোগ্রাম ট্রান্সমিশন এবং অন্যান্য উচ্চ-চাহিদা সম্পন্ন ভিডিও
এবং অডিও ট্রান্সমিশন পরিস্থিতি।
এসডিআই ফাইবার এক্সটেন্ডারবৈশিষ্ট্য
► 1Ch দ্বি-দিকনির্দেশক 3G-SDI ভিডিও লুপ-আউট সহ
► 1Ch ট্যালি সংকেত
► 2Ch দ্বি-দিকনির্দেশক RS485 বা RS422 ডেটা
► 2Ch স্টেরিও অডিও
► 1Ch মাইক্রোফোন
► স্বয়ংক্রিয় রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► HDTV 720P, 1080I, 1080P, 1920*1080@60Hz সমর্থন করে
► 20km পর্যন্ত দীর্ঘ ট্রান্সমিশন ক্ষমতা (SMF)
► হট সোয়াপ এবং হট প্লাগ;
► সম্পূর্ণরূপে ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► শিল্প স্তরের অতি-বিস্তৃত তাপমাত্রা পরিসীমা (-20℃~+70℃), বিভিন্ন পরিবেশের সাথে মানানসই;
এসডিআই ফাইবার এক্সটেন্ডার প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস |
| ফাইবার ইন্টারফেস |
সিমপ্লেক্স এলসি |
| ট্রান্সমিশন দূরত্ব |
0-20Km |
| তরঙ্গদৈর্ঘ্য |
1310nm/1550nm |
| ভিডিও |
| ভিডিও ইন্টারফেস |
বিএনসি |
| ভিডিও ইনপুট/আউটপুট ইম্পিডেন্স |
75Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ |
সাধারণ: 1Vpp, সর্বনিম্ন 0.5Vpp, সর্বোচ্চ 1.5Vpp |
| ভিডিও বিটস রেট |
সর্বোচ্চ 3.2Gb/s |
| ডিফারেনশিয়াল লাভ (10%～90% APL) |
<1% |
| এসডিআই ফরম্যাট সমর্থন |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| ভিডিও এসডিআই স্ট্যান্ডার্ড |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s ম্যাপিং(3G-SDI) |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস(3G-SDI) |
| ডেটা বা ট্যালি |
| শারীরিক ইন্টারফেস |
শিল্প স্ট্যান্ডার্ড স্ক্রু টার্মিনাল |
| ডেটা টাইপ |
RS485 (ডিফল্ট) বা RS422 (ঐচ্ছিক), ট্যালি সংকেত |
| ফ্রিকোয়েন্সি/রেট সমর্থন |
RS422 এর জন্য সর্বোচ্চ 115200bps
RS485 এর জন্য সর্বোচ্চ 57600bps
|
| BER |
<10ˉ9 |
| স্টেরিও অডিও বা মাইক্রোফোন |
| অডিও ইনপুট এবং আউটপুট |
3.5MM অডিও |
| অডিও ফরম্যাট |
@48KHz |
| বৈদ্যুতিক |
| পাওয়ার অ্যাডাপ্টার |
ডিসি 5~25V |
| বিদ্যুৎ খরচ |
<5W |
| এলইডি নির্দেশক |
| P/S |
পাওয়ার সাপ্লাই |
| DAT |
ডেটা |
| যান্ত্রিক |
| মাত্রা (LxWxH) |
120 x 105 x 28 মিমি |
| ওজন |
1.5KG/জোড়া |
| casing |
অ্যালুমিনিয়াম কেস |
| মাউন্টিং অপশন |
ওয়াল-মাউন্ট |
| পরিবেশগত |
| কাজের তাপমাত্রা |
-20℃～+70℃ |
| সংরক্ষণ তাপমাত্রা |
-40℃～+80℃ |
| কাজের আর্দ্রতা |
0~95% |
| MTBF |
≥100000 ঘন্টা |
এসডিআই ফাইবার এক্সটেন্ডার অর্ডার করার তথ্য
| মডেল |
বর্ণনা |
| LNK-3G-1BV1T2BD2A1M |
1Ch দ্বি-দিকনির্দেশক 3G-SDI লুপ + 1Ch ট্যালি + 2Ch দ্বি-দিকনির্দেশক RS485 বা RS422 + 2Ch স্টেরিও অডিও + 1Ch মাইক্রোফোন ওভার ফাইবার কনভার্টার, সিঙ্গেল মোড ফাইবার, এলসি, 20km, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয় |

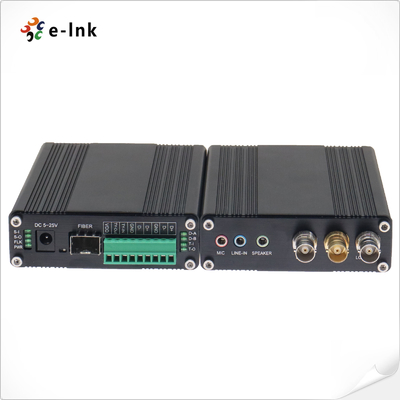

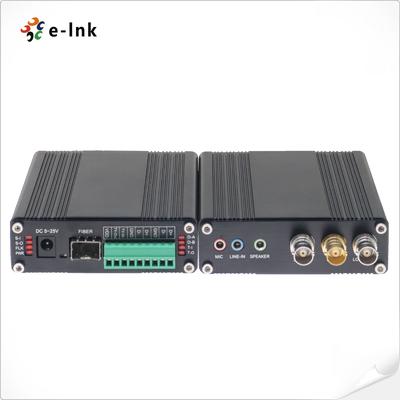

এসডিআই ফাইবার এক্সটেন্ডার প্যানেল
নোট:
1. To+/To- 50MA কারেন্ট সহ LED চালাতে পারে
2. ট্যালি সংকেত সংযোগের জন্য TIN/TCM
3. RS485 (ডিফল্ট) বা RS422 (ঐচ্ছিক)-এর জন্য T+/R-
