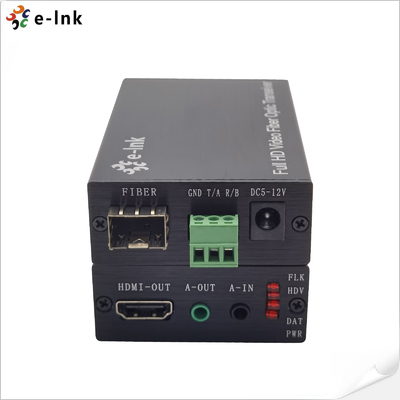

HDMI ফাইবার অপটিক এক্সটেন্ডার বাইডাইরেকশনাল অডিও এবং RS232 সহ দীর্ঘ দূরত্বের সংক্রমণ
সংক্ষিপ্ত বিবরণ

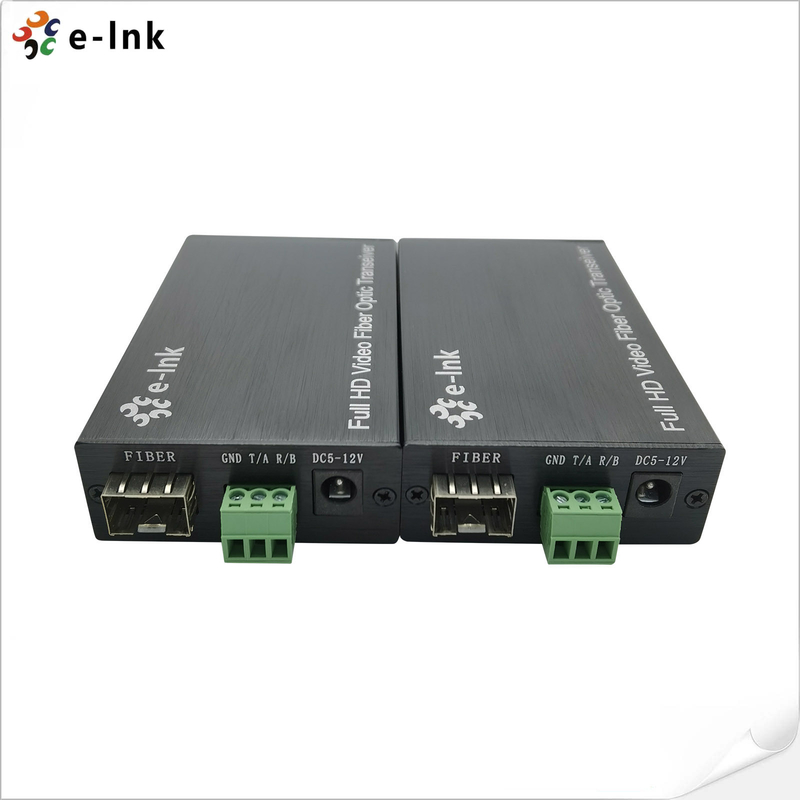

দ্যLNK-HF100DA সিরিজ HDMI ফাইবার অপটিক এক্সটেন্ডারদীর্ঘ দূরত্বের অনুমতি দেয়
হাই-ডেফিনিশন HDMI ভিডিও, দ্বি-পন্থী স্টেরিও অডিও এবং RS232 নিয়ন্ত্রণের সংক্রমণ
একটি একক ফাইবার অপটিক্যাল তারের মাধ্যমে সংকেত।HDMI 1.4/1.4b এবং HDCP 1.4
স্ট্যান্ডার্ড, এটি একটি বিস্তৃত উৎস এবং প্রদর্শন সঙ্গে বিজোড় সামঞ্জস্যতা নিশ্চিত
ডিভাইস.1920×1200@60Hzএবং পূর্ণ 3D ভিডিও, এইএইচডিএমআই ফাইবার
এক্সটেন্ডারল্যাটেনসি বা সিগন্যাল হ্রাস ছাড়াই স্ফটিক-স্বচ্ছ, কম্প্রেসহীন চিত্রের গুণমান প্রদান করে।
পেশাদারদের জন্য ডিজাইনএভি বিতরণ, নিয়ন্ত্রণ ব্যবস্থা, সম্প্রচার, ডিজিটাল
সাইন, এবং শিল্প পর্যবেক্ষণ, LNK-HF100DA স্থিতিশীল কর্মক্ষমতা গ্যারান্টি দেয়,
শক্তিশালী এন্টি-ইন্টারফারেন্স ক্ষমতা এবং দীর্ঘ দূরত্বের উপর নিরাপদ তথ্য সংক্রমণ।
এর কম্প্যাক্ট এবং নির্ভরযোগ্য নকশা এটি পরিবেশের জন্য আদর্শ করে তোলেউচ্চ স্থিতিশীলতা,
চিত্রের বিশ্বাসযোগ্যতা এবং গোলমালমুক্ত যোগাযোগ.
বৈশিষ্ট্য
ফাইবার ট্রান্সমিশনের মাধ্যমে দীর্ঘ দূরত্বের HDMI:
কম্প্রেসহীন HDMI ভিডিও, RS232 নিয়ন্ত্রণ, এবং স্টেরিও অডিও সংকেত পর্যন্ত প্রসারিত করে২০ কিমি
একটি একক অপটিক্যাল ফাইবার ক্যাবলের মাধ্যমে, উচ্চ গতির এবং হস্তক্ষেপ মুক্ত নিশ্চিত
যোগাযোগ।
হাই ডেফিনিশন ভিডিও পারফরম্যান্সঃ
সর্বোচ্চ রেজোলিউশন সমর্থন করে1920×1200@60Hzএবং1600×1200@60Hz, বিতরণ
এইচডি ভিডিও এবং পেশাদার ডিসপ্লে অ্যাপ্লিকেশনের জন্য আদর্শ।
বিডাইরেকশনাল স্টেরিও অডিও ইন্টিগ্রেশনঃ
সক্ষম করেদুই দিকের স্টেরিও অডিও ট্রান্সমিশনসোর্সের মধ্যে সিঙ্ক্রোনাইজড শব্দ জন্য
এবং ডিসপ্লে ডিভাইস, যা বিলম্ব বা বিকৃতি ছাড়াই উচ্চ-বিশ্বস্ততা অডিও নিশ্চিত করে।
RS232 সিরিয়াল ডেটা সাপোর্টঃ
সুবিধাদিরিয়েল টাইম RS232 সিগন্যাল ট্রান্সমিশন, যা ডিভাইস নিয়ন্ত্রণ এবং
ইন্টিগ্রেটেড এভি বা অটোমেশন সিস্টেমে যোগাযোগ।
সম্পূর্ণ HDMI এবং HDCP সামঞ্জস্যঃ
এর সাথে সঙ্গতিপূর্ণএইচডিএমআই ১.৪বি, এইচডিসিপি ১।2, এবং সমর্থনথ্রিডি ভিডিও ফরম্যাট, নিশ্চিত
অনেক আধুনিক HDMI-সমর্থিত ডিভাইসের সাথে সামঞ্জস্য।
স্বয়ংক্রিয় EDID এবং উৎস মিলঃ
বিল্ট ইনইডিআইডি ব্যবস্থাপনাএবং স্বয়ংক্রিয় সমন্বয় সিস্টেম বুদ্ধিমানভাবে ভিডিও অপ্টিমাইজ
বিভিন্ন ডিসপ্লেতে মসৃণ, স্থিতিশীল এবং পরিষ্কার চিত্রের জন্য আউটপুট।
উন্নত নির্ভরযোগ্যতা এবং সুরক্ষাঃ
অন্তর্ভুক্তিইএসডি সুরক্ষা, শক্তিশালী সংকেত প্রক্রিয়াকরণ, এবং একটিশব্দ প্রতিরোধী নকশা
চাহিদাপূর্ণ পরিবেশে ধারাবাহিক অপারেশনের জন্য।
প্লাগ-এন্ড-প্লে ইনস্টলেশনঃ
কমপ্যাক্ট ডিজাইনসহজ প্লাগ-এন্ড-প্লে সেটআপ, কোন সফটওয়্যার কনফিগারেশনের প্রয়োজন নেই
√ আদর্শডিজিটাল সিগনেজ, কনফারেন্স সিস্টেম এবং কন্ট্রোল রুম.
প্রযুক্তিগত সূচক
| প্যারামিটার |
বর্ণনা |
|
ভিডিও
|
মানদণ্ড |
HDMI1.4B 3D; HDCP14 |
| সর্বাধিক পিক্সেল ঘড়ি |
১৬৫ মেগাহার্টজ |
| সর্বাধিক তথ্যের হার |
6.৭৫ গিগাবাইট / সেকেন্ড |
| সম্মতি |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz,
720P@23.98/24/29.97/30Hz,
720P@50/59.94/60Hz
বিশেষ সমর্থন 1600*1200 @60HZ
|
| সংযোগকারী |
মহিলা HDMI টাইপ A |
| প্রতিরোধ |
১০০Ω |
| এইচডিএমআই ক্যাবলের ব্যাপ্তি |
<৫ মিটার (রেজোলিউশন 1920*1200@60Hz পর্যন্ত) |
| অডিও |
ইন্টারফেস |
3.5 এমএম এক্সটার্নাল স্টেরিও অডিও |
| ট্রান্সমিটার |
ইনপুট + আউটপুট |
| রিসিভার |
ইনপুট + আউটপুট |
| RS232 |
ইন্টারফেস |
3-পিন টার্মিনাল ব্লক |
| বাউড রেট |
≤115200 বিপিএস |
| অপটিক্যাল ফাইবার |
ইন্টারফেস |
এসএফপি মডেল ∙ এলসি সংযোগকারী |
| ফাইবারের ধরন |
একক মোড |
| তরঙ্গদৈর্ঘ্য |
850nm/1310nm/1550nm |
| ইন্টারফেস ব্যান্ডউইথ |
৩ জিবিপিএস |
| ট্রান্সমিশন দূরত্ব |
ট্রান্সমিশন@1920*1200@60Hz
মাল্টি-মোড ফাইবারঃ <500M
এক-মোড ফাইবারঃ ২০ কিমি
|
| সূচকঅন্য |
পাওয়ার সাপ্লাই |
পাওয়ার অ্যাডাপ্টার: DC 5~12V |
| শক্তি অপচয় |
MAX 4W |
| তাপমাত্রা |
অপারেটিংঃ -20°C ~ +70°C |
| আর্দ্রতা |
অপারেটিংঃ 5% ~ 90% |
| মাত্রা (LxWxH) |
92 x 57 x 23 (মিমি) |
অর্ডার সংক্রান্ত তথ্য
| মডেল |
বর্ণনা |
| LNK-HF100DA |
1Ch এইচডিএমআই + 1Ch বাইডাইরেকশনাল স্টেরিও অডিও + 1Ch আরএস 232 ওভার ফাইবার অপটিক এক্সটেন্ডার, এলসি ((এসএফপি), মাল্টি-মোড ফাইবার, 500 মি, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-HF100DA-20 |
1Ch এইচডিএমআই + 1Ch বাইডাইরেকশনাল স্টেরিও অডিও + 1Ch RS232 ওভার ফাইবার অপটিক এক্সটেন্ডার, এলসি ((এসএফপি), একক-মোড ফাইবার, 20km, 1 ট্রান্সমিটার এবং 1 রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
প্রয়োগ
দ্য1 চ্যানেল এইচডিএমআই + বাইডাইরেকশনাল স্টেরিও অডিও + আরএস 232 ফাইবার অপটিক এক্সটেন্ডার
এটি বিভিন্ন ধরণেরপেশাদার অডিওভিজুয়াল এবং যোগাযোগ সংক্রমণ
অ্যাপ্লিকেশন যা প্রয়োজনদীর্ঘ দূরত্ব, উচ্চ মানের, এবং হস্তক্ষেপ মুক্ত সংকেত
সম্প্রসারণ.
এটি সাধারণত নিম্নলিখিত ক্ষেত্রে ব্যবহৃত হয়ঃ
সম্প্রচার ও ভিডিও উৎপাদন সিস্টেমদীর্ঘ দূরত্বের HDMI এবং অডিও সক্ষম করে
ক্যামেরা, এডিটিং কনসোল এবং মনিটরগুলির মধ্যে শূন্য বিলম্বের সাথে সংকেত বিতরণ এবং
চমৎকার চিত্রের গুণমান।
কন্ট্রোল সেন্টার এবং কমান্ড রুমএইচডিএমআই ভিডিওর নির্ভরযোগ্য ট্রান্সমিশন নিশ্চিত করে।
অপারেটর টার্মিনাল, ভিডিও ওয়াল এবং কেন্দ্রীয় কন্ট্রোল সার্ভারের মধ্যে অডিও এবং RS232 ডেটা।
নিরাপত্তা ও নজরদারি ব্যবস্থা✅ সমর্থনফাইবারের মাধ্যমে এইচডিএমআইরিয়েল-টাইম ভিডিওর জন্য
বড় আকারের সিসিটিভি এবং আইপি ক্যামেরা সেটআপগুলিতে পর্যবেক্ষণ, স্থিতিশীল চিত্র আউটপুট বজায় রাখা।
শিল্প অটোমেশন এবং প্রক্রিয়া নিয়ন্ত্রণভিডিও এবং সিরিয়াল আরএস২৩২ নিয়ন্ত্রণ প্রেরণ করে
দীর্ঘ দূরত্বের উপর সংকেতকারখানার পর্যবেক্ষণ,এসসিএডি, এবংমেশিন ভিশন সিস্টেম.
মেডিকেল ইমেজিং এবং স্বাস্থ্যসেবা পরিবেশউচ্চ-রেজোলিউশনের ভিডিও এবং অডিও সরবরাহ করে
জন্যডায়াগনস্টিক ডিসপ্লে,অস্ত্রোপচারের ভিজ্যুয়ালাইজেশন, এবংচিকিৎসা প্রশিক্ষণসেটআপ যেখানে চিত্র
সঠিকতা খুবই গুরুত্বপূর্ণ।
ডিজিটাল সিগনেজ এবং বাণিজ্যিক প্রদর্শন√ আদর্শশপিং মল, বিমানবন্দর,
পরিবহন কেন্দ্র, এবংসম্মেলন কেন্দ্র, দীর্ঘ পরিসরের HDMI বিতরণ প্রস্তাব
সিগন্যাল নষ্ট না করে।
শিক্ষা ও কর্পোরেট এভি ইন্টিগ্রেশনপ্রজেক্টর, ইন্টারেক্টিভ হোয়াইটবোর্ড,
এবং কন্ট্রোল প্যানেলপাঠশালা,প্রশিক্ষণ সুবিধা, এবংমিটিং রুমফাইবার অপটিক্সের মাধ্যমে
স্থিতিশীল, ইএমআই মুক্ত পারফরম্যান্সের জন্য।
এর সাথেউচ্চ সামঞ্জস্যতা,স্থিতিশীল ট্রান্সমিশন, এবংপ্লাগ-এন্ড-প্লে ইনস্টলেশনএই
এইচডিএমআই ফাইবার এক্সটেন্ডার একটি নির্ভরযোগ্য সমাধান প্রদান করেযে কোন পেশাগত পরিবেশ
নিরাপদ, দূরবর্তী এভি এবং ডেটা যোগাযোগের প্রয়োজন.
