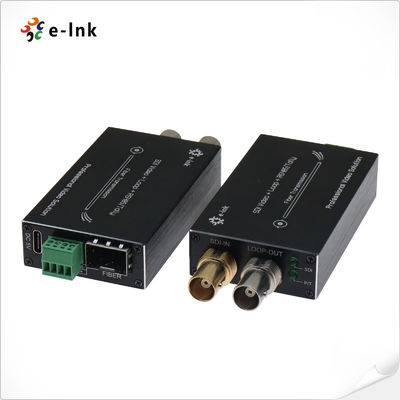

মিনি-টাইপ 3G-SDI থেকে ফাইবার কনভার্টার ট্যালি এবং রিভার্স RS485 সহ
মিনি 3G-SDI ফাইবার কনভার্টার ওভারভিউ
মিনি 3G/HD-SDI ফাইবার কনভার্টার 1 চ্যানেল 3G/HD-SDI ভিডিও (অডিও এমবেডেড সহ), ট্যালি সিগন্যাল এবং অপটিক্যাল ফাইবারের মাধ্যমে রিভার্স RS485 সিগন্যাল ট্রান্সমিশন সমর্থন করে এবং 3G/HD-SDI লুপের মাধ্যমে স্থানীয় পর্যবেক্ষণ সংকেত আউটপুট করতে পারে। ই-লিঙ্ক 3G/HD-SDI ভিডিও ফাইবার কনভার্টারে একটি ট্রান্সমিটার এবং একটি রিসিভার রয়েছে, যা 1080P 3G/HD-SDI সংকেতগুলির সংক্রমণকে সমর্থন করে।
মিনি 3G-SDI ফাইবার কনভার্টার বৈশিষ্ট্য
► প্রতিটি চ্যানেলে 8-চ্যানেল অডিও এমবেড করা আছে;
► স্বয়ংক্রিয় তারের সমতা, 3.2 Gb/s (বেল্ডেন 1694A);
► স্বয়ংক্রিয় রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► SDI ক্যামেরা সিস্টেমের সাথে সরাসরি সামঞ্জস্যপূর্ণ
► দীর্ঘ ট্রান্সমিশন ক্ষমতা 80 কিমি পর্যন্ত
► হট সোয়াপ এবং হট প্লাগ;
► সমস্ত প্যাথলজিকাল প্যাটার্ন হ্যান্ডেল করুন, সম্পূর্ণরূপে ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
► কাজের অবস্থা নিরীক্ষণের জন্য LED স্থিতি ইঙ্গিত;
► সুপার অপটিক গতিশীল পরিসীমা এবং সমন্বয় মুক্ত;
► 1470~1610nm CWDM তরঙ্গদৈর্ঘ্য ঐচ্ছিক;
► শিল্প স্তরের অতি-বিস্তৃত তাপমাত্রা পরিসীমা (-20℃~+70℃), বিভিন্ন পরিবেশের সাথে মানিয়ে নেওয়া যায়;
মিনি 3G-SDI ফাইবার কনভার্টার প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস |
| ফাইবার ইন্টারফেস |
সিমপ্লেক্স এলসি |
| সংক্রমণ দূরত্ব |
550 মি-20 কিমি |
| তরঙ্গদৈর্ঘ্য |
1310nm/1550nm |
| ভিডিও |
| ভিডিও ইন্টারফেস |
বিএনসি |
| ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা |
75Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ |
সাধারণ:1Vpp, সর্বনিম্ন 0.5Vpp, সর্বোচ্চ 1.5Vpp |
| ভিডিও বিট রেট |
সর্বোচ্চ 3.2Gb/s |
| ডিফারেন্সিয়াল লাভ (10% - 90% APL) |
<1% |
| SDI ফরম্যাট সমর্থন |
625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| ভিডিও SDI স্ট্যান্ডার্ড |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| SMPTE425M3Gb/s ম্যাপিং(3G-SDI) |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস (3G-SDI) |
| ডেটা |
| শারীরিক ইন্টারফেস |
শিল্প মান স্ক্রু টার্মিনাল |
| ডেটা টাইপ |
ট্যালি এবং রিভার্স RS485 |
| ফ্রিকোয়েন্সি/রেট সমর্থন |
সর্বোচ্চ RS422 এর জন্য 115200bps
সর্বোচ্চ RS485 এর জন্য 57600bps
|
| বিইআর |
<10ˉ9 |
| বৈদ্যুতিক |
| পাওয়ার অ্যাডাপ্টার |
DC 5V |
| শক্তি খরচ |
<5W |
| LED সূচক |
| এসডিআই |
এসডিআই ভিডিও |
| পি/টি |
পাওয়ার সাপ্লাই |
| যান্ত্রিক |
| মাত্রা (LxWxH) |
73 x 44 x 17 মিমি (TX)
73 x 44 x 17 মিমি (RX)
185 x 132 x 100 মিমি (প্যাকেজ)
|
| ওজন |
75g (TX)
75g (RX)
450 গ্রাম (প্যাকেজ)
|
| আবরণ |
অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন |
ডেস্কটপ |
| পরিবেশগত |
| কাজের তাপমাত্রা |
-20℃～+70℃ |
| স্টোরেজ তাপমাত্রা |
-40℃～+80℃ |
| কাজের আর্দ্রতা |
0~95% |
| এমটিবিএফ |
≥100000 ঘন্টা |

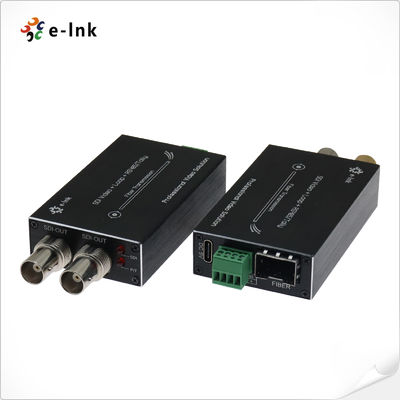

মিনি 3G-SDI ফাইবার কনভার্টার ইন্টারফেস এবং LED
Mini 3G-SDI ফাইবার কনভার্টার অর্ডারিং তথ্য
| মডেল |
বর্ণনা |
| LNK-M3জি-1V-MM |
মিনি-টাইপ3G-SDIসঙ্গে ফাইবার কনভার্টারট্যালি এবং রিভার্স RS485এবং লুপ আউট,এমএমএফ, এলসি ফাইবার সংযোগকারী500 মিটার, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-M3G-1V-20 |
মিনি-টাইপ3G-SDIসঙ্গে ফাইবার কনভার্টারট্যালি এবং রিভার্স RS485এবং লুপ আউট,এসএমএফ, এলসি ফাইবার সংযোগকারী20KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
| LNK-M3G-1V-40 |
মিনি-টাইপ3G-SDIসঙ্গে ফাইবার কনভার্টারট্যালি এবং রিভার্স RS485এবং লুপ আউট,এসএমএফ, এলসি ফাইবার সংযোগকারী40KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া দ্বারা ব্যবহৃত |
মিনি 3G-SDI ফাইবার কনভার্টার অ্যাপ্লিকেশন
বিক্রয়োত্তর এবং ওয়ারেন্টি নীতি
এটি গঠিত হয়অনলাইন গ্রাহক সেবাএবংটেলিফোন গ্রাহক সেবা,প্রদানপণ্য পরামর্শ,
দূরবর্তী প্রযুক্তিগত সহায়তা,রক্ষণাবেক্ষণ এবং গ্রহণযোগ্যতা পরিষেবা.
পরিষেবা নীতি: তিন মাসের রিপ্লেসমেন্ট এবং তিন বছরের ওয়ারেন্টি।
প্রতিস্থাপন: প্রযুক্তিবিদদের দ্বারা পণ্যের ব্যর্থতা এবং মনুষ্যসৃষ্ট ক্ষতির পরীক্ষা করার পর একটি সিরিজ পণ্য কেনার তিন মাসের মধ্যে
অ-প্রাকৃতিক দুর্যোগের কারণে, ক্রেতা একই ধরণের পণ্য প্রতিস্থাপন করতে সরাসরি ক্রয় পয়েন্টে যেতে পারেন।
অথবা তুলনামূলক কর্মক্ষমতা একটি পণ্য. পণ্য পরীক্ষায় কোন সমস্যা না হলে, আসল নমুনা ফেরত দেওয়া হবে।
ওয়ারেন্টি: অ-প্রাকৃতিক দুর্যোগের কারণে মানবসৃষ্ট ক্ষতি, আমাদের কোম্পানির বিনামূল্যে ওয়ারেন্টি সময়কাল 1 বছর।
[নিম্নলিখিত পরিস্থিতি প্রতিস্থাপন এবং বিনামূল্যে রক্ষণাবেক্ষণের সুযোগের মধ্যে পড়ে না]
1. পণ্য ম্যানুয়াল নির্দেশাবলী অনুযায়ী না অপারেশন এবং রক্ষণাবেক্ষণ দ্বারা সৃষ্ট ক্ষতি.
2.মানুষের কারণে সৃষ্ট ক্ষতি, যেমন অনুপযুক্ত ভোল্টেজ ইনপুট, জল গ্রহণ এবং ভাঙ্গন।
3. প্রাকৃতিক দুর্যোগের কারণে সৃষ্ট পণ্যের ক্ষতি, যেমন বজ্রপাত, ভূমিকম্প, আগুন ইত্যাদি।
3. অন্তর্নিহিত সেটিংসের অননুমোদিত পরিবর্তন বা কোম্পানির অনুমতি ছাড়া মেরামত।
4. বিনামূল্যে রক্ষণাবেক্ষণ সুযোগের বাইরে পণ্য.
5. গ্রাহকদের দ্বারা পাঠানো মেরামতের সময় পরিবহন, লোডিং এবং আনলোডের কারণে ক্ষতি।
6. পণ্যের ওয়ারেন্টি কার্ডে থাকা পণ্যের বার কোড বা মডেলটি পণ্যের সাথে সঙ্গতিপূর্ণ নয়।
7. ব্যর্থতা বা ক্ষতি অন্যান্য অ-পণ্য সমস্যা যেমন নকশা, প্রযুক্তি, উত্পাদন এবং গুণমান দ্বারা সৃষ্ট।
