পণ্যের বিবরণ:
প্রদান:
|
| ট্রান্সমিশন দূরত্ব: | 20 কিমি | তরঙ্গদৈর্ঘ্য: | 1310nm/1550nm |
|---|---|---|---|
| মাত্রা (ডাব্লুএক্সডিএক্সএইচ): | 120 x 105 x 28 মিমি | ওজন: | 1.5 কেজি/জুটি |
| পাওয়ার অ্যাডাপ্টার: | DC 5~25V | শক্তি খরচ: | <5 ডাব্লু |
| বিশেষভাবে তুলে ধরা: | টালি আরএস ৪৮৫ ডেটা ফাইবার কনভার্টার,ইন্ডাস্ট্রিয়াল 3 জি এইচডি-এসডিআই ফাইবার কনভার্টার,দ্বি-পথে 3G HD-SDI ফাইবার কনভার্টার |
||
লুপ-আউট সহ 1Ch বাইডাইরেকশনাল 3G-এসডিআই + 1Ch ট্যালি + 2Ch বাইডাইরেকশনাল আরএস 485 বা আরএস 422 + 2Ch স্টেরিও অডিও + 1Ch মাইক্রোফোনoফাইবার কনভার্টার
এসডিআই ফাইবার এক্সটেন্ডারসংক্ষিপ্ত বিবরণ

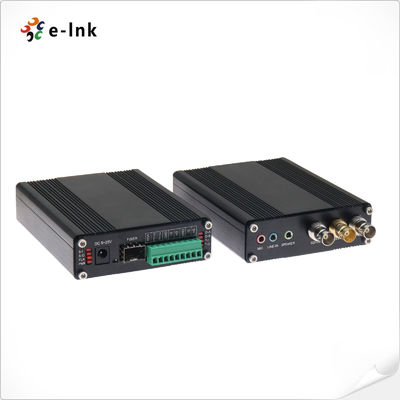

এলএনকে-৩জি-১বিভি১টি২বিডি২এ১এম সিরিজ একটি উচ্চ-পারফরম্যান্সের ৩জি/এইচডি-এসডিআই ভিডিও অপটিক্যাল ট্রান্সিভার।
এটি সমর্থন করেএক-চ্যানেল দ্বিমুখী 3 জি/এইচডি-এসডিআই ভিডিও ট্রান্সমিশন (অ্যাডো এমবেডেড সহ),
ভিডিও লুপ-আউট,একটি গণনা সংকেত,দুই-চ্যানেল দ্বি-পন্থী RS485/RS422 তথ্য,দুই-চ্যানেল
বাহ্যিক স্টেরিও অডিও, এবংএকটি মাইক্রোফোন সংকেত, উচ্চ সংজ্ঞা ভিডিও প্রেরণ
এবং অডিও সিগন্যাল ফাইবারের মাধ্যমে।
এই সিরিজটিতে একটি ট্রান্সমিটার এবং একটি রিসিভার রয়েছে, যা সমর্থন করে১০৮০পি ফুল এইচডি ৩জি/এইচডি-এসডিআই সিগন্যাল
ট্রান্সমিশন, এবং অফারউচ্চ স্থিতিশীলতা এবং পরিষ্কার চিত্র ।এলইডি স্ট্যাটাস ইনডিকেটরঅন্তর্ভুক্ত করা হয়
অপারেটিং স্ট্যাটাসের রিয়েল-টাইম মনিটরিং ডিভাইস।
প্রযোজ্যঃ স্মার্ট ট্রাফিক মনিটরিং, নিরাপত্তা ব্যবস্থা, শিল্প মনিটরিং
(বিদ্যুৎ, রাসায়নিক শিল্প, ইস্পাত, তেল, রেলওয়ে ইত্যাদি), সামরিক পর্যবেক্ষণ (গৃহ, সীমানা ইত্যাদি),
ক্যাম্পাস নেটওয়ার্ক, স্টেডিয়াম লাইভ সম্প্রচার, টিভি প্রোগ্রাম ট্রান্সমিশন এবং অন্যান্য উচ্চ চাহিদা ভিডিও
এবং অডিও ট্রান্সমিশন দৃশ্যকল্প।
এসডিআই ফাইবার এক্সটেন্ডারবৈশিষ্ট্য
লুপ-আউট সহ 1Ch বাই-ডাইরেকশনাল 3G-SDI ভিডিও
1Ch টালি সিগন্যাল
2Ch বিডাইরেকশনাল RS485 বা RS422 ডেটা
¢ 2Ch স্টেরিও অডিও
¢ 1Ch মাইক্রোফোন
অটোমেটিক রিক্লকিং 270Mbit/s - 1.48Gbit/s - 3Gbit/s
এইচডিটিভি 720 পি, 1080 আই, 1080 পি, 1920*1080@60Hz সমর্থন করে
✅ দীর্ঘ ট্রান্সমিশন ক্ষমতা ২০ কিলোমিটার পর্যন্ত (এসএমএফ)
হট স্টেপ এবং হট প্লাগ;
সম্পূর্ণ ডিজিটাল নন-কম্প্রেশন ব্রডকাস্ট লেভেল ট্রান্সমিশন;
∙ শিল্প স্তরের অতি-বৃহৎ তাপমাত্রা পরিসীমা (-20°C~+70°C), বিভিন্ন পরিবেশে অভিযোজিত;
এসডিআই ফাইবার এক্সটেন্ডার প্রযুক্তিগত সূচক
| ফাইবার অপটিক্যাল ইন্টারফেস | |
| ফাইবার ইন্টারফেস | সিম্প্লেক্স এলসি |
| ট্রান্সমিশন দূরত্ব | ০-২০ কিমি |
| তরঙ্গদৈর্ঘ্য | 1310nm/1550nm |
| ভিডিও | |
| ভিডিও ইন্টারফেস | বিএনসি |
| ভিডিও ইনপুট/আউটপুট প্রতিবন্ধকতা | ৭৫Ω |
| ভিডিও ইনপুট/আউটপুট ভোল্টেজ | সাধারণতঃ ১ ভিপিপি, মিনিমাম ০.৫ ভিপিপি, সর্বোচ্চ ১.৫ ভিপিপি |
| ভিডিও বিট রেট | সর্বোচ্চ ৩.২ গিগাবাইট/সেকেন্ড |
| বৈষম্য লাভ (১০%-৯০% এপিএল) | <১% |
| এসডিআই ফরম্যাটের সমর্থন | ৬২৫/২৫ PAL |
| ৫২৫/২৯.৯৭ এনটিএসসি, ৫২৫/২৩.৯৮ এনটিএসসি | |
| ৭২০ পি৫০, ৭২০ পি৫৯।94 | |
| 1080i 23/24/30/50/5994 | |
| 1080P 23.98/24/30/50/60 | |
| ভিডিও এসডিআই স্ট্যান্ডার্ড | ২৭০ এমবিপিএস (এসডি-এসডিআই), ১.৪৮৫ জিবিপিএস/এম ((এইচডি-এসডিআই) |
| SMPTE425M3Gb/s ম্যাপিং ((3G-SDI) | |
| SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস ((3G-SDI) | |
| ডেটা বা ট্যালি | |
| শারীরিক ইন্টারফেস | শিল্প মানের স্ক্রু টার্মিনাল |
| তথ্যের ধরন | RS485 (ডিফল্ট) বা RS422 (বিকল্প), টালি সংকেত |
| ফ্রিকোয়েন্সি/রেট সমর্থন |
RS422 এর জন্য সর্বোচ্চ 115200bps আরএস৪৮৫ এর জন্য সর্বোচ্চ ৫৭৬০০ বিপিএস |
| বিআর | <১০9 |
| স্টেরিও অডিও বা মাইক্রোফোন | |
| অডিও ইনপুট এবং আউটপুট | 3.5 এমএম অডিও |
| অডিও ফরম্যাট | @48KHz |
| বৈদ্যুতিক | |
| পাওয়ার অ্যাডাপ্টার | ডিসি ৫-২৫ ভোল্ট |
| বিদ্যুৎ খরচ | <5W |
| এলইডি সূচক | |
| P/S | পাওয়ার সাপ্লাই |
| ডিএটি | তথ্য |
| যান্ত্রিক | |
| মাত্রা (LxWxH) | 120 x 105 x 28 মিমি |
| ওজন | 1.5 কেজি/জোড়া |
| কেসিং | অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন | দেওয়াল-মাউন্ট |
| পরিবেশগত | |
| কাজের তাপমাত্রা | -২০°সি ০+৭০°সি |
| সংরক্ষণ তাপমাত্রা | -৪০°সি ০+৮০°সি |
| কাজের আর্দ্রতা | ০-৯৫% |
| এমটিবিএফ | ≥100000 ঘন্টা |
এসডিআই ফাইবার এক্সটেন্ডার অর্ডার সংক্রান্ত তথ্য
| মডেল | বর্ণনা |
| LNK-3G-1BV1T2BD2A1M | লুপ + 1Ch ট্যালি + 2Ch বাইডাইরেকশনাল RS485 বা RS422 + 2Ch স্টেরিও অডিও + 1Ch মাইক্রোফোন ওভার ফাইবার কনভার্টার, একক মোড ফাইবার, এলসি, 20km সহ 1Ch দ্বি-পথে 3G-এসডিআই,ট্রান্সমিটার এবং রিসিভার সহ, জোড়ায় জোড়ায় ব্যবহার করা হয় |

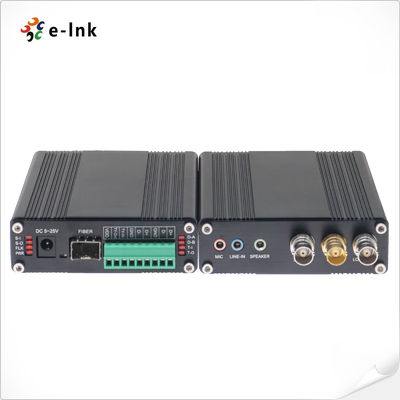

এসডিআই ফাইবার এক্সটেন্ডার প্যানেল
![]()
নোটঃ
1. To+/To- বর্তমান 50MA সঙ্গে LED ড্রাইভ করতে পারেন
2টালি সিগন্যাল সংযোগের জন্য টিআইএন/টিসিএম
3. T+/R- RS485 (ডিফল্ট) বা RS422 (ঐচ্ছিক) এর জন্য
বিক্রয়োত্তর ওয়ারেন্টি নীতি
এর মধ্যে রয়েছে:অনলাইন গ্রাহক সেবাএবংটেলিফোন গ্রাহক সেবা,প্রদানপণ্য পরামর্শ,
দূরবর্তী প্রযুক্তিগত সহায়তা,রক্ষণাবেক্ষণ ও গ্রহণ সেবা.
পরিষেবা নীতি: তিন মাসের প্রতিস্থাপন এবং তিন বছরের ওয়ারেন্টি।
প্রতিস্থাপন: একটি সিরিজ পণ্য কেনার তিন মাসের মধ্যে, টেকনিশিয়ানদের দ্বারা পণ্যটির ব্যর্থতা পরীক্ষা এবং মানুষের দ্বারা সৃষ্ট ক্ষতির পরে
প্রাকৃতিক বিপর্যয়ের কারণে, ক্রেতারা সরাসরি একই ধরণের পণ্য প্রতিস্থাপনের জন্য ক্রয় পয়েন্টে যেতে পারেন।
যদি পণ্য পরীক্ষায় কোনো সমস্যা না হয়, তাহলে মূল নমুনা ফেরত দেওয়া হবে।
গ্যারান্টি: অ-প্রাকৃতিক দুর্যোগের কারণে মানুষের তৈরি ক্ষতি, আমাদের কোম্পানির বিনামূল্যে ওয়ারেন্টি সময়কাল 1 বছর।
[নিম্নলিখিত পরিস্থিতিগুলি প্রতিস্থাপন এবং বিনামূল্যে রক্ষণাবেক্ষণের আওতায় পড়ে না]
1.পণ্যের ম্যানুয়ালের নির্দেশাবলী অনুযায়ী অপারেশন এবং রক্ষণাবেক্ষণের কারণে ক্ষতি।
2মানবিক কারণের কারণে ক্ষতি, যেমন অনুপযুক্ত ভোল্টেজ ইনপুট, জল গ্রহণ এবং ভাঙ্গন।
3প্রাকৃতিক দুর্যোগ যেমন বজ্রপাত, ভূমিকম্প, আগুন ইত্যাদির কারণে পণ্যগুলির ক্ষতি।
3কোম্পানির অনুমতি ছাড়া স্বতন্ত্র সেটিংস বা মেরামত অননুমোদিত পরিবর্তন।
4- বিনামূল্যে রক্ষণাবেক্ষণের বাইরে পণ্য।
5. গ্রাহকদের দ্বারা পাঠানো মেরামতের সময় পরিবহন, লোডিং এবং আনলোডিংয়ের কারণে ক্ষতি।
6পণ্যের গ্যারান্টি কার্ডে পণ্যের বার কোড বা মডেল পণ্যটির সাথে সামঞ্জস্যপূর্ণ নয়।
7. নকশা, প্রযুক্তি, উত্পাদন এবং গুণমানের মতো অন্যান্য পণ্য সমস্যাগুলির কারণে ব্যর্থতা বা ক্ষতি।
