পণ্যের বিবরণ:
প্রদান:
|
স্থাপন: | 35 মিমি ডিআইএন রেল, ওয়াল মাউন্টিং | মাত্রা (LxWxH): | 133 মিমি × 120 মিমি × 40 মিমি |
---|---|---|---|
ইনপুট ভোল্টেজ: | 9 ভিডিসি ~ 48 ভিডিসি | ওজন: | 0.45 কেজি / পিসি |
MTBF: | > 100,000 ঘন্টা | ফাইবার ইন্টারফেস: | এফসি (ডিফল্টে) / এসসি / এসটি / এলসি (এসএফপি) ptionচ্ছিক |
অপটিক্যাল ফাইবার: | একক ফাইবার বা ডুয়াল ফাইবার | অপটিকাল পোর্ট: | 1 |
লক্ষণীয় করা: | প্রোফিবাস-ডিপি ফাইবার অপটিক রূপান্তরকারী,আইপি 40 এফপিজিএ ফাইবার অপটিক রূপান্তরকারী,35 মিমি ডিআইএন রেল মিডিয়া কনভার্টার |
ওভারভিউ
মূল প্রযুক্তিটি ব্যবহার করে বৃহত এফপিজিএ নকশা ব্যবহার করে এই শিল্প ডিআইএন-রেল 1 বন্দর প্রোফিবাস-ডিপি অপটিক্যাল ট্রান্সসিভারটি একটি চ্যানেল প্রোফিবাস-ডিপি ফাইবার অপটিক পুনরাবৃত্তি যোগাযোগের হার 0-12 এমপিবিএস সমর্থন করতে পারে।আইপি 40 সুরক্ষা গ্রেড ওয়েভ অ্যালুমিনিয়াম প্রিন্সেড কেস 35 মিমি ডিআইএন রেল মাউন্টিং এসি ও ডিসি (9 ~ 55 ভি) প্রশস্ত পাওয়ার ইনপুট পাওয়ার সাপ্লাই রিডানডেন্সি এবং বিচ্ছিন্নতা সুরক্ষা।-40 ~ 75 ° সেঃ অপারেটিং তাপমাত্রা পরিসীমা বিভিন্ন শিল্প সাইটের সুবিধার্থে ফাইবার অপটিক যোগাযোগ সমাধান সরবরাহ করতে প্রয়োজনীয়তা পূরণ করতে সক্ষম।
বৈশিষ্ট্য
Pair ডিভাইসটি জোড়া, সিগন্যাল ইনপুট টার্মিনাল, একটি সংকেত আউটপুট টার্মিনাল ব্যবহৃত হয়;
1 1 প্রোফিবাস ডিপি ফিল্ড বাস, যোগাযোগ বাড রেট অভিযোজিত 9600-12 এমবিপিএস সরবরাহ করুন;
· মাল্টিমোড / একক মোড ফাইবার optionচ্ছিক, মাল্টিমোড 2KM প্রেরণ করতে পারে, একক মোড 20-120KM প্রেরণ করতে পারে, এসটি / এসসি / এফসি ইন্টারফেসটি alচ্ছিক;
Signal সংকেত ত্রুটি সুরক্ষা ফাংশন সহ;বৈদ্যুতিক ইন্টারফেস এবং ফাইবার অপারেটিং অবস্থার সর্বজনীন নির্দেশাবলী;
· প্রোফিবাস ডিপি আইপি 61000-4-5 (8/20 μ এস) এন্টি-রাডার ইন্টারফেস করে।ডিফারেনশিয়াল মোড: 6 কেভি, প্রতিবন্ধকতা (2 Ω);
· প্রচলিত মোড: 6 কেভি, প্রতিবন্ধক (2Ω) স্ট্যান্ডার্ড;
9 9-48V এসি এবং ডিসি ইনপুট বিস্তৃত সমর্থন, অভ্যন্তরীণ বিচ্ছিন্নতা, রিডান্ট্যান্ট দ্বৈত শক্তি ইনপুট, পাওয়ার সাপ্লাই ওভারলোড সুরক্ষা, অ্যান্টি-রিভার্স সুরক্ষা সমর্থন করে ;
Four শিল্প চার স্তরের বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা প্রয়োজনীয়তা পূরণ করুন;
· সুপার বাজ সুরক্ষা ফাংশন: বাজ সুরক্ষা, এন্টি-ইনডাকশন উচ্চ ভোল্টেজ, অ্যান্টি-সার্জ, ইত্যাদি ;
An নিরর্থক দক্ষ তাপ অপচয়, মেরামতের সময় হ্রাস reducing
· IP40 ঘের সুরক্ষা স্তর, কঠোর পরিবেশের প্রতিরোধ করতে পারে ;
· ডিআইএন 35 মিমি রেল বা প্রাচীর মাউন্ট ;
Ide প্রশস্ত তাপমাত্রার ধরণ: কাজের তাপমাত্রা -40 ~ 75 ° C ;
· সমস্ত মডেল 100% বেকিং মেশিন, ওয়ারেন্টি সময়কাল দ্বারা পরীক্ষা করা হয়: 5 বছর ;
প্রযুক্তিগত সূচি
প্রোফিবাস-ডিপি ইন্টারফেস: | |
স্ট্যান্ডার্ড | প্রোফিবাস-ডিপি স্ট্যান্ডার্ড সমর্থন করুন |
তথ্য হার | 9.6 কেবিট / এস, 19.2 কেবিট / এস, 45.45 কেবিট / এস, 93.75 কেবিবিট / এস, 187.5 কেবিট / এস, 500 কেবিট / এস, 1.5 এমবিট / এস, 6 এমবিট / এস এবং 12 এমবিট / এস। |
শারীরিক ইন্টারফেস | প্রোফিবাস ডিপি প্রোটোকল স্পেসিফিকেশন অনুসারে পিন সংজ্ঞা সহ 9-পিন ডি-সাব জ্যাক সংযোগকারী |
হার নির্ধারণ | 9600-12 এমবিপিএস / গুলি স্বয়ংক্রিয় পরিচয় |
সিগন্যাল বিলম্ব (বৈদ্যুতিক বন্দর) | -11 বিট |
টার্মিনাল প্রতিরোধের | এই ইউনিটে কোনও সমাপ্তি প্রতিরোধকের নেই তবে দয়া করে প্রয়োজন অনুযায়ী সংযুক্ত করুন |
অপটিক্যাল ইন্টারফেস | |
অপটিকাল পোর্ট | ঘ |
অপটিক্যাল ফাইবার | একক ফাইবার বা ডুয়াল ফাইবার |
ফাইবার ইন্টারফেস | এফসি (ডিফল্টে) / এসসি / এসটি / এলসি (এসএফপি) ptionচ্ছিক |
তরঙ্গদৈর্ঘ্য | 850nm / 1310nm মাল্টিমোড;1310nm / 1550nm একক মোড |
রিলে সংক্রমণ দূরত্ব নেই distance | 20 ~ 120Km |
সাধারণ সংক্রমণ শক্তি power |
একক মোড 1310 / 1550nm: ≥-9dBm মাল্টিমোড 850nm: -18dBma মাল্টিমোড 1310nm: -25dBm |
গ্রহণযোগ্য সংবেদনশীলতা পরিসীমা | -28 ডিবিএম 40 - 40 ডিবিএম |
শক্তি: | |
ইনপুট ভোল্টেজ | 9 ভিডিসি ~ 48 ভিডিসি |
টার্মিনাল | 4-পিন প্লাগেবল স্ক্রু টার্মিনাল |
পাওয়ার ব্যাকআপ | দ্বৈত শক্তি ব্যাকআপ সমর্থন |
অন্যান্য | অভ্যন্তরীণ বিচ্ছিন্নতা, পাওয়ার সাপ্লাই ওভারলোড সুরক্ষা এবং অ্যান্টি-বিপরীত সুরক্ষা সমর্থন করুন |
যান্ত্রিক: | |
মাত্রা (LxWxH) | 133 মিমি × 120 মিমি × 40 মিমি |
কেসিং | IP40 সুরক্ষা, অ্যালুমিনিয়াম খাদ ক্ষেত্রে |
স্থাপন | 35 মিমি ডিআইএন-রেল, ওয়াল মাউন্টিং |
ওজন | 0.45 কেজি / পিসি |
পরিবেশগত: | |
অপারেটিং তাপমাত্রা | -40 থেকে 75 ℃ |
সংগ্রহস্থল তাপমাত্রা | -45 ℃ থেকে 85 ℃ |
এমটিবিএফ | > 100,000 ঘন্টা |
পরিবেশনামূলক আপেক্ষিক আর্দ্রতা | 0% -95% (ঘনীভূত নয়) |
তথ্য বিন্যাস
LNK-PF1100 | শিল্প ডিআইএন-রেল 1 বন্দর প্রোফিবাস-ডিপি অপটিক্যাল ট্রান্সসিভার, মাল্টিমোড, ডুয়াল ফাইবার 2KM |
LNK-PF1100-ঘ0 | শিল্প ডিআইএন-রেল 1 বন্দর প্রোফিবাস-ডিপি অপটিক্যাল ট্রান্সসিভার, একক মোড, দ্বৈত ফাইবার 20KM |
LNK-PF1100S-ঘ0 এ | শিল্প ডিআইএন-রেল 1 বন্দর প্রোফিবাস-ডিপি অপটিক্যাল ট্রান্সসিভার, একক মোড, একক ফাইবার 20KM, 1310nm Tx / 1550nm আরএক্স |
LNK-PF1100S-ঘ0 বি | শিল্প ডিআইএন-রেল 1 বন্দর প্রোফিবাস-ডিপি অপটিক্যাল ট্রান্সসিভার, একক মোড, একক ফাইবার 20KM, 1550nm Tx / 1310nm আরএক্স |
প্রয়োগ

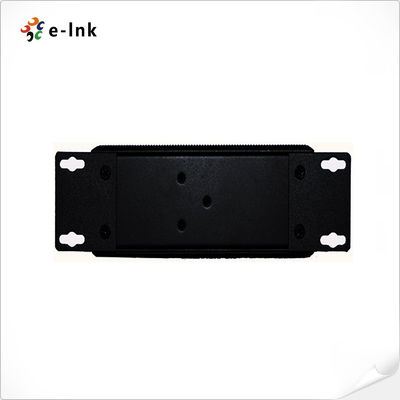

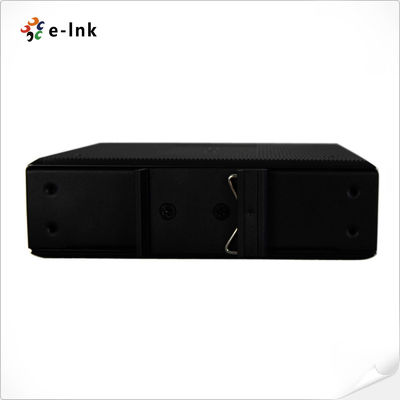

পণ্য ছবি
