পণ্যের বিবরণ:
প্রদান:
|
কীওয়ার্ড: | ফাইবার অপটিক SFP মডিউল | ডেটা রেট: | 40Gbps ইথারনেট |
---|---|---|---|
সংযোগকারী: | ডুপ্লেক্স এলসি সংযোগকারী | তরঙ্গদৈর্ঘ্য: | 1310nm |
সংক্রমণ দূরত্ব: | 2 কিমি | MUX DEMUX ডিজাইন: | 4টি CWDM লেন |
লক্ষণীয় করা: | ডুপ্লেক্স LC 40G QSFP ট্রান্সসিভার,SMF 40G QSFP ট্রান্সসিভার,2KM ফাইবার অপটিক্যাল মডিউল |

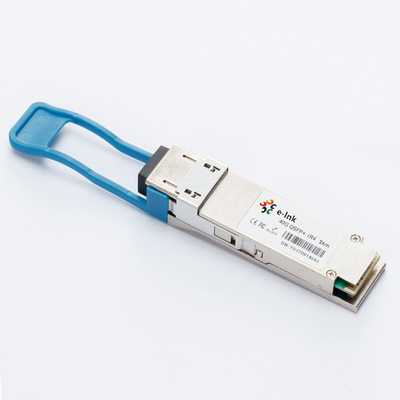

ফাইবার অপটিক মডিউল 40G QSFP ট্রান্সসিভার একক মোড ডুপ্লেক্স এলসি সংযোগকারী 2KM
40G QSFP+ ট্রান্সসিভার সুবিধাদি
► 4টি স্বাধীন ফুল-ডুপ্লেক্স চ্যানেল
► TX ইনপুট এবং RX আউটপুট CDR রিটাইমিং
► CML সামঞ্জস্যপূর্ণ বৈদ্যুতিক I/O
► MTP/MPO অপটিক্যাল সংযোগকারী
► অন্তর্নির্মিত ডিজিটাল ডায়গনিস্টিক ফাংশন
বৈদ্যুতিক বৈশিষ্ট্য(টিওপি = 0 থেকে 70 °C, Vসিসি= 3।13থেকে 3.47ভোল্ট)
প্যারামিটার |
প্রতীক |
মিন |
টাইপ |
সর্বোচ্চ |
ইউনিট |
বিঃদ্রঃ |
চ্যানেল প্রতি ডেটা রেট |
|
- |
10.3125 |
11.2 |
জিবিপিএস |
|
শক্তি খরচ |
|
- |
2.5 |
3.5 |
ডব্লিউ |
|
বিদ্যুত সরবরাহ |
আইসিসি |
|
0.75 |
1.0 |
ক |
|
I/O ভোল্টেজ-উচ্চ নিয়ন্ত্রণ করুন |
VIH |
2.0 |
|
ভিসিসি |
ভি |
|
I/O ভোল্টেজ-লো নিয়ন্ত্রণ করুন |
ভিআইএল |
0 |
|
0.7 |
ভি |
|
ইন্টার-চ্যানেল তির্যক |
টিএসকে |
|
|
150 |
পুনশ্চ |
|
RESETL সময়কাল |
|
|
10 |
|
আমাদের |
|
রিসেটল ডি-জার্স্ট সময় |
|
|
|
100 |
মাইক্রোসফট |
|
পাওয়ার অন টাইম |
|
|
|
100 |
মাইক্রোসফট |
|
ট্রান্সমিটার |
||||||
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
|
0.3 |
|
4 |
ভি |
1 |
সাধারণ মোড ভোল্টেজ সহনশীলতা |
|
15 |
|
|
mV |
|
ইনপুট ডিফ ভোল্টেজ প্রেরণ করুন |
VI |
150 |
|
1200 |
mV |
|
ট্রান্সমিট ইনপুট ডিফ ইম্পিডেন্স |
ZIN |
85 |
100 |
115 |
|
|
ডেটা নির্ভরশীল ইনপুট জিটার |
ডিডিজে |
|
0.3 |
|
UI |
|
রিসিভার |
||||||
একক শেষ আউটপুট ভোল্টেজ সহনশীলতা |
|
0.3 |
|
4 |
ভি |
|
Rx আউটপুট ডিফ ভোল্টেজ |
ভো |
370 |
600 |
950 |
mV |
|
Rx আউটপুট রাইজ এবং ফল ভোল্টেজ |
Tr/Tf |
|
|
35 |
পুনশ্চ |
1 |
টোটাল জিটার |
টিজে |
|
0.3 |
|
UI |
ওভারভিউ
4টি CWDM চ্যানেলের কেন্দ্রীয় তরঙ্গদৈর্ঘ্য হল 1271, 1291, 1311 এবং 1331nm ITU-T G694.2-তে সংজ্ঞায়িত CWDM তরঙ্গদৈর্ঘ্য গ্রিডের সদস্য হিসেবে।এতে অপটিক্যাল ইন্টারফেসের জন্য একটি ডুপ্লেক্স এলসি সংযোগকারী এবং বৈদ্যুতিক ইন্টারফেসের জন্য একটি 38-পিন সংযোগকারী রয়েছে।দীর্ঘ দূরত্বের সিস্টেমে অপটিক্যাল বিচ্ছুরণ কমাতে, এই মডিউলে একক-মোড ফাইবার (SMF) প্রয়োগ করতে হবে।
দিকgনস্টিক মনিটরিং ইন্টারফেস
ডিজিটাল ডায়াগনস্টিক মনিটরিং ফাংশন সমস্ত QSFP+ LR4 এ উপলব্ধ।একটি 2-তারের সিরিয়াল ইন্টারফেস ব্যবহারকারীকে মডিউলের সাথে যোগাযোগ করতে দেয়।মেমরির গঠন প্রবাহিত দেখানো হয়।মেমরি স্পেস একটি নিম্ন, একক পৃষ্ঠা, 128 বাইটের ঠিকানা স্থান এবং একাধিক উপরের ঠিকানা স্থান পৃষ্ঠাগুলিতে সাজানো হয়েছে।এই কাঠামোটি নিম্ন পৃষ্ঠার ঠিকানাগুলিতে সময়মত অ্যাক্সেসের অনুমতি দেয়, যেমন ইন্টারাপ্ট ফ্ল্যাগ এবং মনিটর।কম সময়ের ক্রিটিক্যাল টাইম এন্ট্রি, যেমন সিরিয়াল আইডি তথ্য এবং থ্রেশহোল্ড সেটিংস, পেজ সিলেক্ট ফাংশনের সাথে উপলব্ধ।ব্যবহৃত ইন্টারফেস ঠিকানাটি হল A0xh এবং এটি প্রধানত সময়ের সমালোচনামূলক ডেটা যেমন ইন্টারাপ্ট হ্যান্ডলিংয়ের জন্য ব্যবহৃত হয় যাতে কোনও বাধা পরিস্থিতির সাথে সম্পর্কিত সমস্ত ডেটার জন্য একবার-পড়া সক্ষম করতে।একটি বিঘ্নিত হওয়ার পরে, IntL দৃঢ়ভাবে বলা হয়েছে, হোস্ট প্রভাবিত চ্যানেল এবং পতাকার ধরন নির্ধারণ করতে পতাকা ক্ষেত্রটি পড়তে পারে।
ট্রান্সসিভার ব্লক ডায়াগ্রাম
পিন অনুশীলনী
তথ্য বিন্যাস
অংশ সংখ্যা |
বর্ণনা |
LNK-QSFP-IR4 |
40G QSFP+ 1310nm 2KM IR4 LC |
