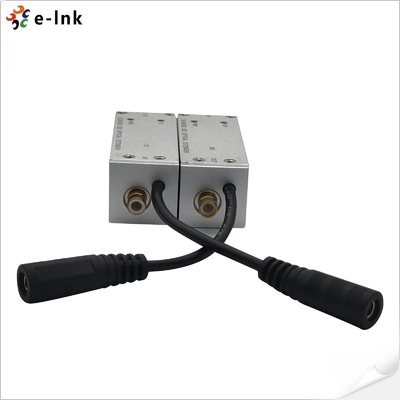

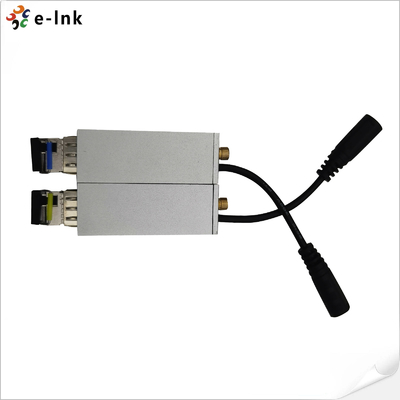

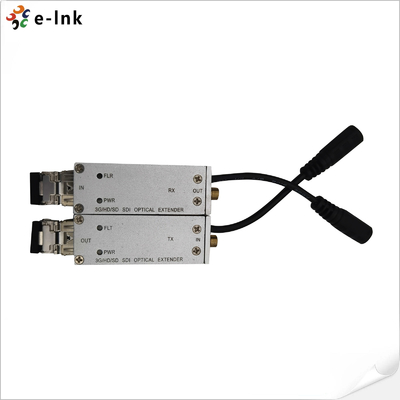

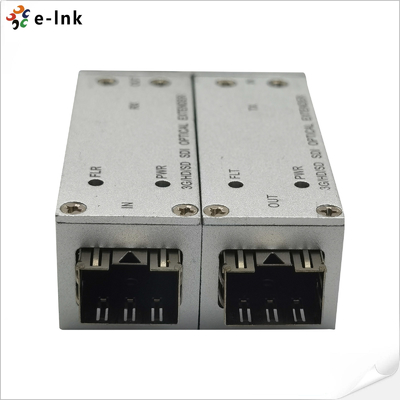

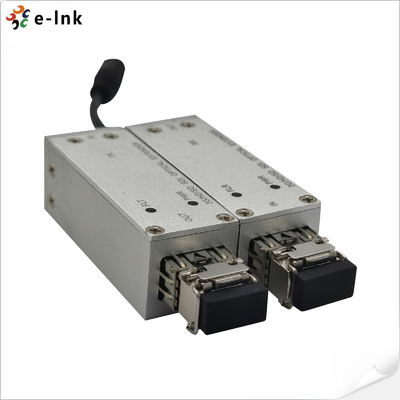

SMB 3G/HD/SD-SDI অপটিক্যাল মাইক্রো-এক্সটেন্ডার
এসডিআই মাইক্রো এক্সটেন্ডার ফাইবার অপটিক ওভারভিউ
এই 3 জি-এসডিআই/এইচডি-এসডিআই/এসডি-এসডিআই ক্ষুদ্র ফাইবার অপটিক এক্সটেন্ডার একটি 3 জি-এসডিআই, এইচডি-এসডিআই, এসডি-এসডিআই,
অথবা DVB-ASI উচ্চ সংজ্ঞা ডিজিটাল ভিডিও সংকেত এক-মোড বা মাল্টি-মোড ফাইবারের মাধ্যমে।
SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M, এবং SMPTE 305M (SDTI) স্ট্যান্ডার্ড,
এটি উন্নত ডিজিটাল ফাইবার অপটিক ট্রান্সমিশন প্রযুক্তি ব্যবহার করে এবং কোন সমন্বয় প্রয়োজন হয় না, এটা সহজ করে তোলে
এটি একটি কম শক্তি 5V পাওয়ার সাপ্লাই দ্বারা চালিত এবং কম্প্যাক্ট আকারের, এটি সম্প্রচারের জন্য আদর্শ,
ভিডিও উৎপাদন এবং মাল্টিমিডিয়া সংক্রমণ অ্যাপ্লিকেশন।
এসডিআই মাইক্রো এক্সটেন্ডার ফাইবার অপটিক বৈশিষ্ট্য
৩জি-এসডিআই/এইচডি-এসডিআই/এসডি-এসডিআই সিগন্যাল স্বয়ংক্রিয় স্বীকৃতি, কোন ম্যানুয়াল নির্বাচন প্রয়োজন
ট্রান্সমিশন দূরত্ব 120km পর্যন্ত
এক ফাইবারের মাধ্যমে ১৬ (১৮) টি পর্যন্ত চ্যানেল প্রেরণের জন্য সিডব্লিউডিএম প্রযুক্তি
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M,
SMPTE344N
ডিভিবি-এএসআই (EN50083-9) এর সাথে সামঞ্জস্যপূর্ণ
LED স্ট্যাটাসের সুবিধাজনক নির্দেশনা। ফাইবার লিঙ্ক সূচক, শক্তি।
পিসিবি বোর্ড পরিবেশ বান্ধব (পিবি মুক্ত)
স্থিতিশীল এবং নির্ভরযোগ্য সংকেত সংক্রমণ নিশ্চিত করার জন্য মাল্টিলেয়ার ডিজাইনের সাথে পিসিবি বোর্ড
এসডিআই মাইক্রো এক্সটেন্ডার ফাইবার অপটিক মাত্রা ও আকার
এসডিআই মাইক্রো এক্সটেন্ডার ফাইবার অপটিক টেকনিক্যাল ইনডেক্স
| এসডিআই ইনপুট |
| ভিডিও স্ট্যান্ডার্ড |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| সংকেত মান |
এসডি-এসডিআই ((২৭০ এমবিপিএস), এইচডি-এসডিআই ((১.৪৮৫ গিগাবাইট), ৩জি-এসডিআই ((২.৯৭ গিগাবাইট) |
| রেজোলিউশন |
১০ বিট |
| সিগন্যাল স্তর |
৩৮০ এমভিপি-পি |
| প্রতিরোধ |
৭৫Ω |
| সংযোগকারী |
ক্ষুদ্র ও মাঝারি শিল্প |
| এসডিআই আউটপুট |
| সিগন্যাল স্তর |
800mVp-p±10% |
| উত্থান/পতনের সময় |
< ০.৮ এনএস |
| এইচডি-এসডিআই জিটার |
<0.2UI ((134ps) @100kHz, <1.0UI ((673ps) @10Hz |
| এসডিআই জেটার |
<0.2UI ((740ps) @10Hz, 0.2UI ((740ps) @1kHz |
| প্রতিরোধ |
৭৫Ω |
| সংযোগকারী |
ক্ষুদ্র ও মাঝারি শিল্প |
| অপটিক্যাল ইন্টারফেস |
| এসএফপি |
সিম্প্লেক্স এলসি, 3,125 গিগাবাইট / সেকেন্ড। ≤120km সংক্রমণ দূরত্ব |
| স্ট্যান্ডার্ড এসএম তরঙ্গদৈর্ঘ্য |
1310nm, 1550nm |
| সিডব্লিউডিএম তরঙ্গদৈর্ঘ্য |
আইটিইউ-টি অনুসারে 1270 ~ 1610nm, 20nm গ্রিড |
| তাপমাত্রা পরিসীমা |
0~70 ̊C |
| বৈদ্যুতিক |
| শক্তি |
5VDC, 1A |
| ব্যবহার |
<5W |
| এলইডি সূচক |
| এফএলটি |
ফাইবার লিংকের অবস্থা (ট্রান্সমিটার) |
| এফএলআর |
ফাইবার লিঙ্কের অবস্থা (রিসিভার) |
| পিডব্লিউআর |
পাওয়ার স্ট্যাটাস |
| যান্ত্রিক |
| মাত্রা (LxWxH) |
৫৮ x ২১ x ২০ মিমি |
| ওজন |
১০০ গ্রাম/জোড়া |
| কেসিং |
অ্যালুমিনিয়াম কেস |
| মাউন্ট অপশন |
ডেস্কটপ |
| পরিবেশগত |
| কাজের তাপমাত্রা |
-২০°সি ০+৭০°সি |
| সংরক্ষণ তাপমাত্রা |
-৪০°সি ০+৮০°সি |
| কাজের আর্দ্রতা |
০-৯৫% |
| এমটিবিএফ |
≥100000 ঘন্টা |
এসডিআই মাইক্রো এক্সটেন্ডার ফাইবার অপটিক অর্ডারিং ইনফরমেশন
| মডেল |
বর্ণনা |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI অপটিক্যাল মাইক্রো-এক্সটেন্ডার, 1310/1550nm, সিম্প্লেক্স এলসি, একক মোড, ট্রান্সমিটার এবং রিসিভার সহ 20KM, জোড়া দ্বারা ব্যবহৃত |
এসডিআই মাইক্রো এক্সটেন্ডার ফাইবার অপটিকপ্রয়োগ
