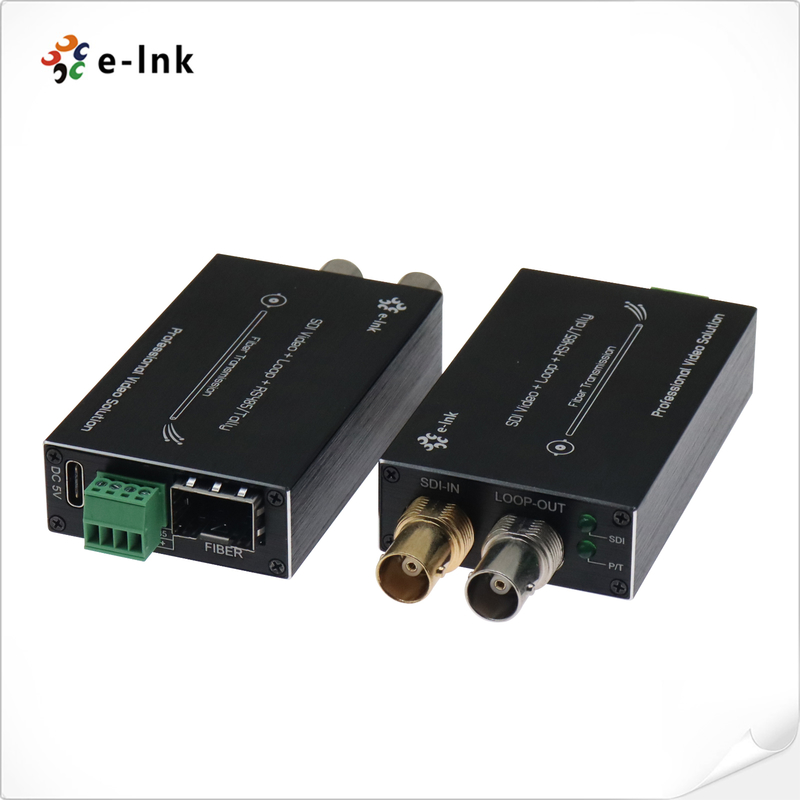

E-link মিনি এইচডি-এসডিআই ফাইবার কনভার্টার উইথ ট্যালি ও আরএস৪৮৫ লুপ আউট
সংক্ষিপ্ত বিবরণ
E-link-এর LNK-MHD-1V সিরিজ মিনি-টাইপ এইচডি-এসডিআই থেকে ফাইবার কনভার্টার একটি কমপ্যাক্ট এবং
শিল্প-গ্রেডের সমাধান যা আনকমপ্রেসড এইচডি-এসডিআই ভিডিও (এটির সাথে
এম্বেডেড অডিও), ট্যালি সিগন্যাল এবং একটি অপটিক্যাল ফাইবারের মাধ্যমে বিপরীত RS485 ডেটা ট্রান্সমিট করার জন্য ডিজাইন করা হয়েছে।
1080i পর্যন্ত ভিডিও রেজোলিউশন এবং 1.485Gbps পর্যন্ত ডেটা রেট সমর্থন করে, এই কনভার্টারটিতে
স্বয়ংক্রিয় কেবল ইকুয়ালাইজেশন, লুপ-আউট মনিটরিং এবং শক্তিশালী পারফরম্যান্স রয়েছে
বর্ধিত দূরত্বে - একক-মোড ফাইবার-এ 20km পর্যন্ত। চাহিদাপূর্ণের জন্য ডিজাইন করা হয়েছে
পরিবেশ, এটি বিস্তৃত তাপমাত্রা সহনশীলতা (-20℃ থেকে +70℃), LED স্ট্যাটাস ইন্ডিকেটর প্রদান করে,
হট-সোয়াপযোগ্য ইনস্টলেশন, এবং এসডিআই ক্যামেরা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ। সম্প্রচার, এর জন্য আদর্শ
লাইভ ইভেন্ট এবং স্টুডিও অ্যাপ্লিকেশনগুলির জন্য ফাইবার-এর উপর নির্ভরযোগ্য, রিয়েল-টাইম ভিডিও ট্রান্সমিশন প্রয়োজন।
বৈশিষ্ট্য
ট্যালি ও RS485 সহ মিনি এইচডি-এসডিআই থেকে ফাইবার কনভার্টার
720p, 1080i, PAL/NTSC ফরম্যাট সমর্থন করে
স্থানীয় এসডিআই মনিটরিং-এর জন্য লুপ-আউট
LC ফাইবারের মাধ্যমে 20km পর্যন্ত ট্রান্সমিশন
অটো ইকুয়ালাইজেশন ও রিক্লকিং-এর সাথে স্থিতিশীল সংকেত
বিস্তৃত তাপমাত্রা পরিসীমা: -20°C থেকে +70°C
প্লাগ ও প্লে, কমপ্যাক্ট অ্যালুমিনিয়াম হাউজিং
প্রযুক্তিগত সূচক
|
ফাইবার অপটিক্যাল ইন্টারফেস
|
|
ফাইবার ইন্টারফেস
|
Sইমপ্লেক্স এলসি
|
|
ট্রান্সমিশন দূরত্ব
|
550m-20Km
|
|
তরঙ্গদৈর্ঘ্য
|
1310nm/1550nm
|
|
ভিডিও
|
|
ভিডিও ইন্টারফেস
|
BNC
|
|
ভিডিও ইনপুট/আউটপুট ইম্পিডেন্স
|
75Ω
|
|
ভিডিও ইনপুট/আউটপুট ভোল্টেজ
|
সাধারণ: 1Vpp, ন্যূনতম 0.5Vpp, সর্বোচ্চ 1.5Vpp
|
|
ভিডিও বিটস রেট
|
সর্বোচ্চ 1.48Gb/s
|
|
ডিফারেনশিয়াল লাভ (10%～90% APL)
|
<1%
|
|
এসডিআই ফরম্যাট সমর্থন
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
ভিডিও এসডিআই স্ট্যান্ডার্ড
|
270Mbps (SD-SDI)
|
|
1.485Gbps (HD-SDI)
|
|
ডেটা
|
|
শারীরিক ইন্টারফেস
|
শিল্প স্ট্যান্ডার্ড স্ক্রু টার্মিনাল
|
|
ডেটা টাইপ
|
&& বিপরীত RS485
|
|
ফ্রিকোয়েন্সি/রেট সমর্থন
|
RS422-এর জন্য সর্বোচ্চ 115200bps
RS485-এর জন্য সর্বোচ্চ 57600bps
|
|
BER
|
<10ˉ9
|
|
বৈদ্যুতিক
|
|
পাওয়ার অ্যাডাপ্টার
|
ডিসি 5V
|
|
বিদ্যুৎ খরচ
|
<5ওজন
|
|
এলইডি সূচক
|
|
এসডিআই
|
এসডিআই ভিডিও
|
|
P/T
|
পাওয়ার সাপ্লাই
|
|
যান্ত্রিক
|
|
মাত্রা (দৈর্ঘ্যxপ্রস্থxউচ্চতা)
|
73 x 44 x17 মিমি (TX)
73 x 44 x17 মিমি (RX)
185 x132 x100 মিমি (প্যাকেজ)
|
|
ওজন75g (TX)
|
75g (RX)
450g (প্যাকেজ)
casing
|
|
অ্যালুমিনিয়াম কেস
|
মাউন্টিং অপশন
|
|
ডেস্কটপ
|
পরিবেশগত
|
|
কাজের তাপমাত্রা
|
|
-
|
20℃+870℃কাজের আর্দ্রতা
|
|
-40
|
℃～+80℃কাজের আর্দ্রতা
|
|
0~95%
|
MTBF
|
|
≥100000 ঘন্টা
|
অর্ডার করার তথ্য
|
মডেল
|
বর্ণনা
|
LNK-M
|
|
HD-এসডিআইমিনি-টাইপ
|

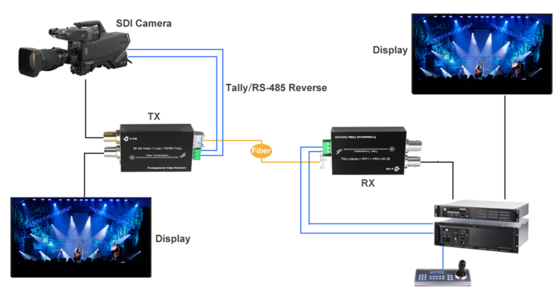

HD-এসডিআইথেকে ফাইবার কনভার্টার উইথট্যালি&বিপরীত RS485এবং লুপ আউট, SMF, LC ফাইবার সংযোগকারী40KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয়অ্যাপ্লিকেশন
|
|
HD-এসডিআইমিনি-টাইপ
|
HD-এসডিআইথেকে ফাইবার কনভার্টার উইথ ট্যালি&বিপরীত RS485এবং লুপ আউট, SMF, LC ফাইবার সংযোগকারী40KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয়অ্যাপ্লিকেশন
|
|
HD-এসডিআইমিনি-টাইপ
|
HD-এসডিআইথেকে ফাইবার কনভার্টার উইথ ট্যালি&বিপরীত RS485এবং লুপ আউট, SMF, LC ফাইবার সংযোগকারী40KM, ট্রান্সমিটার এবং রিসিভার সহ, জোড়া হিসেবে ব্যবহৃত হয়অ্যাপ্লিকেশন
|
ইন্টারফেস
& এলইডি
