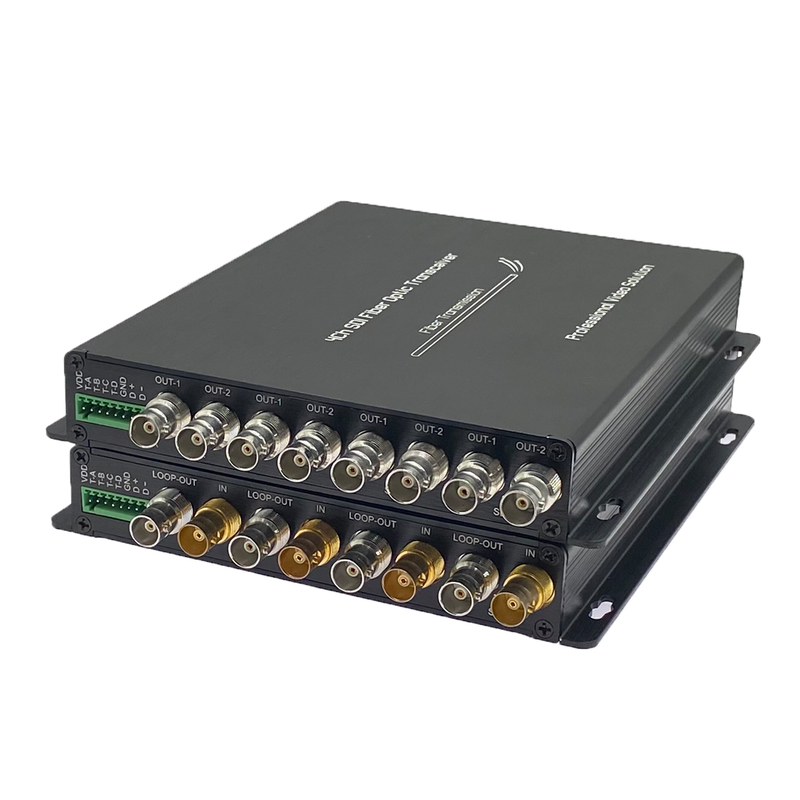

একটি একক অপটিক্যাল ফাইবারের উপর 4-চ্যানেল 3G/HD-SDI ভিডিও প্রেরণ করে
প্রতিটি ভিডিও চ্যানেলের জন্য লুপ আউটপুট সমর্থন করে
4-চ্যানেল ট্যালি এবং দ্বিমুখী RS485 ডেটা একত্রিত
1080P 3G-SDI পর্যন্ত অসংকুচিত, সম্প্রচার-গুণমান ভিডিও
একক-মোড ফাইবার সহ 20km পর্যন্ত ট্রান্সমিশন দূরত্ব
সংকেত স্থিতিশীলতার জন্য স্বয়ংক্রিয় কেবল ইকুয়ালাইজেশন এবং রিক্লকিং
পেশাদার SDI ক্যামেরা সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা সহ শক্তিশালী ডিজাইন (-10℃ থেকে +55℃)
প্রযুক্তিগত সূচক
|
SDI ইনপুট |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI এবং টেলিকম/ডেটাকম |
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s |
|
|
ইনপুট সংখ্যা: 4 |
|
|
প্রতিফলন ক্ষতি: >15DB |
|
|
ভারসাম্য: 0-150m @3Gb/s |
|
|
সংযোজক: BNC |
|
|
অপটিক্স |
চ্যানেল: 1 |
|
প্রকার: একক-মোড |
|
|
ট্রান্সমিশন দূরত্ব: 20km (অন্যান্য দূরত্ব ঐচ্ছিক) |
|
|
প্রতিফলন ক্ষতি: > 15dB |
|
|
ডিতারিং: < 0.2UI |
|
|
সংযোজক: FC/UPC (SC, LC, ST ঐচ্ছিক) |
|
|
SDI আউটপুট |
আউটপুট সংখ্যা:4 |
|
সংকেত স্তর: 800mV নামমাত্র |
|
|
বৃদ্ধি/পতন সময়: 200ps ইঙ্গিত |
|
|
ওভারশুটিং: < 10% বিস্তার |
|
|
প্রতিফলন ক্ষতি: >15dB |
|
|
ডিতারিং: < 0.2UI |
|
|
সংযোজক: 75Ω BNC |
|
|
ডেটা |
1Ch RS-485 (পূর্ণ/অর্ধেক দ্বৈত) এবং NRZ, RZI এবং ম্যানচেস্টার সমর্থন করে |
|
RS485 এর জন্য সর্বোচ্চ 57600bps |
|
|
সংযোজক: শিল্প মান স্ক্রু টার্মিনাল |
|
|
4Ch ট্যালি: A, B , C, D |
|
|
পাওয়ার এবং পরিবেশগত ইঙ্গিত |
অপারেটিং তাপমাত্রা: -10℃～＋55℃ |
|
পাওয়ার ইনপুট: 1A@12VDC |
|
|
EMI/RFI: FCC পার্ট 15 ক্লাস A, EU EMC স্ট্যান্ডার্ড পূরণ করুন |
|
|
গড় সময় ত্রুটি-মুক্ত: >100000 ঘন্টা |
|
|
SDI ভিডিও ফরম্যাট সমর্থন করে |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
অর্ডার করার তথ্য
|
LNK-HDSDI-4V1D4T |
4-Ch HD-SDI ভিডিও লুপ আউটপুট সহ + 1Ch পশ্চাদগামী RS485 + 4Ch ট্যালি, SM 20km, FC, যার মধ্যে 1টি ট্রান্সমিটার এবং 1টি রিসিভার রয়েছে, যা জোড়া দ্বারা ব্যবহৃত হয় |
|
LNK-3GSDI-4V1D4T |
4-Ch 3G-SDI ভিডিও লুপ আউটপুট সহ + পশ্চাদগামী RS485 + 4Ch ট্যালি, SM 20km, FC, যার মধ্যে 1টি ট্রান্সমিটার এবং 1টি রিসিভার রয়েছে, যা জোড়া দ্বারা ব্যবহৃত হয় |

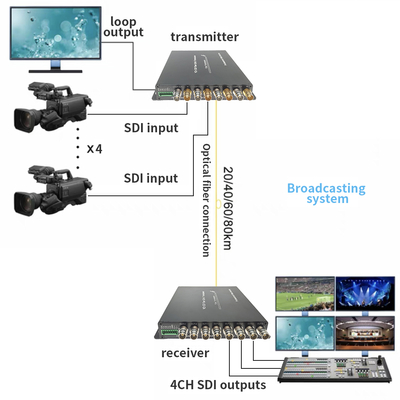

অ্যাপ্লিকেশন
