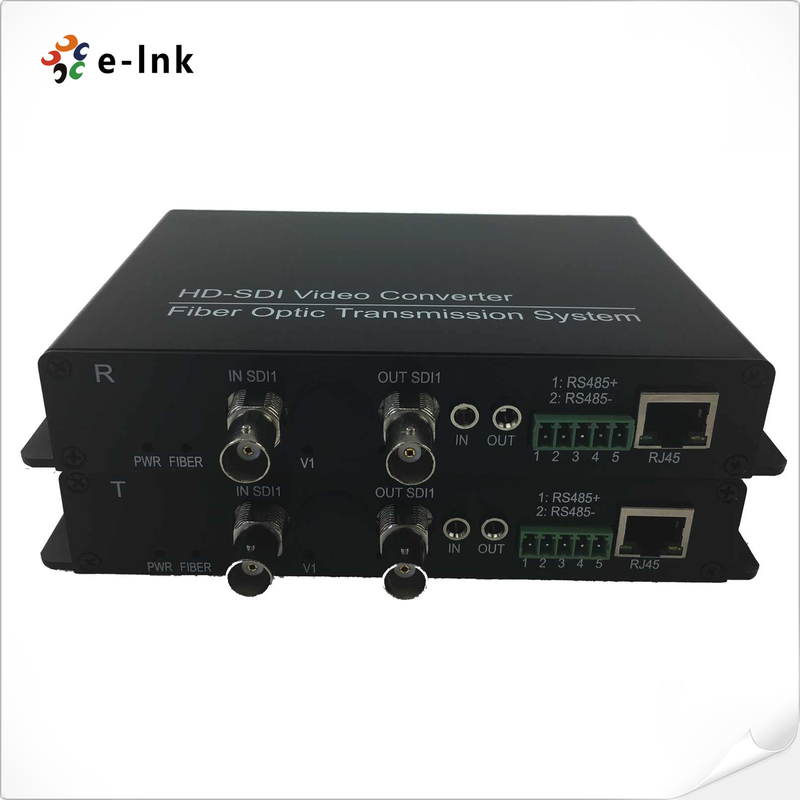

SD/HD/3G-SDI + RS485/RS422/RS232 ডেটা + 10/100M ইথারনেট ফাইবার কনভার্টার
3G-SDI ফাইবার অপটিক এক্সটেন্ডার ওভারভিউ
ই-লিঙ্ক-এর SDI/HD/3G ভিডিও ডিজিটাল অপটিক্যাল কনভার্টারসমস্ত-ডিজিটাল গিগাবিট ফাইবার প্রযুক্তি ব্যবহার করে
সংকুচিত এবং এনক্রিপ্ট না করা SDI সংকেত (এম্বেডেড অডিও সহ বিকল্প সহ
এবং টাইমকোড) একক-মোড ফাইবারের মাধ্যমে দীর্ঘ দূরত্বে প্রেরণ করতে। সম্প্রচার, নজরদারির জন্য আদর্শ
এবং শিল্প পর্যবেক্ষণ, এটি স্থিতিশীল কর্মক্ষমতা সহ শূন্য বিকৃতি এবং অতি HD গুণমান নিশ্চিত করে
এবং রিয়েল-টাইম পর্যবেক্ষণের জন্য LED স্ট্যাটাস সূচক। সমর্থন করেRS485 নিয়ন্ত্রণ, কনভার্টার অফার করে
ট্র্যাফিক সিস্টেম, সামরিক নিরাপত্তা, লাইভ সম্প্রচার এবং স্টেডিয়াম এভি-এর সাথে নমনীয় সংহতকরণ।
মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে উচ্চ স্থিতিশীলতা, প্লাগ-এন্ড-প্লে অপারেশন এবং শক্তিশালী, শিল্প-গ্রেডের নির্ভরযোগ্যতা।
3G-SDI ফাইবার অপটিক এক্সটেন্ডার বৈশিষ্ট্য
-
1310 nm, 1550 nm, এবং 16 CWDM তরঙ্গদৈর্ঘ্যের সমর্থন করে
-
ITU-T G.694.2 এর সাথে সঙ্গতিপূর্ণ
-
3.2 Gb/s (Belden 1694A) এর নিচে সমস্ত ডেটা রেটের জন্য স্বয়ংক্রিয় কেবল ইকুয়ালাইজেশন
-
অপারেটিং অবস্থার রিয়েল-টাইম পর্যবেক্ষণের জন্য LED স্ট্যাটাস সূচক
-
উচ্চ সংকেত গুণমান বজায় রাখতে ভিডিও পুনর্জন্ম সমর্থন করে
-
নমনীয় স্থাপনার জন্য হট-প্লাগেবল SFP ট্রান্সসিভার সমর্থন
-
সর্বোচ্চ অপারেটিং হার 3.2 Gb/s পর্যন্ত
-
SMPTE 292M (2.97 Gb/s) কমপ্লায়েন্ট ক্লক রিকভারি
-
একটি একক ফাইবারের উপর SD-SDI, HD-SDI, এবং 3G-SDI ডিজিটাল ভিডিও প্রেরণের জন্য প্লাগ-এন্ড-প্লে ডিজাইন
-
ইন্টারফেস
-
সামঞ্জস্যপূর্ণ SDI ভিডিও ফরম্যাট:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
3G-SDI ফাইবার অপটিক এক্সটেন্ডার প্রযুক্তিগত সূচক
|
ফাইবারঅপটিক্যাল ইনটারফেস:
|
|
|
ফাইবার ইন্টারফেস
|
সিমপ্লেক্সLC
|
|
ট্রান্সমিশন দূরত্ব
|
550m-120কিমি( SFP ট্রান্সসিভারের উপর নির্ভর করে)
|
|
তরঙ্গদৈর্ঘ্য
|
1310 nm /1550nm(SFP ট্রান্সসিভারের উপর নির্ভর করে)
|
|
ভিডিও
|
|
|
ভিডিও ইন্টারফেস
|
BNC
|
|
ভিডিও ইনপুট/আউটপুটইইম্পিডেন্স
|
75Ω
|
|
ভিডিও ইনপুট/আউটপুট ভোল্টেজ
|
সাধারণ: 1Vpp, Min 0.5Vpp, Max 1.5Vpp
|
|
ভিডিও বিটস রেট
|
সর্বোচ্চ 3.2Gb/s
|
|
ডিফারেনশিয়াল লাভ (10%～90% APL)
|
<1%
|
|
ভিডিও SDI স্ট্যান্ডার্ড
|
270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI)
SMPTE425M3Gb/s ম্যাপিং(3G-SDI)
SMPTE424M 3Gb/s সিরিয়াল ইন্টারফেস(3G-SDI)
|
|
ডেটা
|
|
|
শারীরিক ইন্টারফেস
|
শিল্প স্ট্যান্ডার্ড স্ক্রু টার্মিনাল
|
|
ডেটা টাইপ
|
RS485/RS422/RS232/ম্যানচেস্টার
|
|
ফ্রিকোয়েন্সি/হার সমর্থন
|
0~400K bps
|
|
ইথারনেট
|
|
|
পোর্ট
|
10/100 বেস-টি, RJ-45 সংযোগকারী
|
|
কাজের মোড
|
ফুল ডুপ্লেক্স/হাফ ডুপ্লেক্স
|
|
ডেটা রেট
|
10 Mbps & 100 Mbps ইথারনেট (অটো অ্যাডাপটিভ)
|
|
পাওয়ার সাপ্লাই
|
|
|
পাওয়ার অ্যাডাপ্টার
|
AC 100-240V থেকে DC 5V 2A
|
|
বিদ্যুৎ খরচ
|
<3W
|
|
ডিইমেনশন আকার
|
166*28*105MM
|
|
শিপিং ওজন
|
1.1KG/জোড়া
|
|
(বাহ্যিক পাওয়ার অ্যাডাপ্টার এবং প্যাকেজ বক্স অন্তর্ভুক্ত)
|
|
পরিবেশগত
|
|
|
কাজের টিতাপমাত্রা
|
-40℃～ +80℃
|
|
সংগ্রহস্থলতাপমাত্রা
|
-40℃～ +85℃
|
|
কাজের আর্দ্রতা
|
0~95%
|
|
MTBF
|
≥100000 ঘন্টা
|
3G/HD/SD-SDI ফাইবার অপটিক এক্সটেন্ডার অ্যাপ্লিকেশন
বিক্রয়োত্তর এবং ওয়ারেন্টি নীতি
এটি গঠিত অনলাইন গ্রাহক পরিষেবা এবং টেলিফোন গ্রাহক পরিষেবা, প্রদান করে পণ্য পরামর্শ,
দূরবর্তী প্রযুক্তিগত সহায়তা, রক্ষণাবেক্ষণ এবং গ্রহণযোগ্যতা পরিষেবা.
পরিষেবা নীতি: তিন মাসের প্রতিস্থাপন এবং তিন বছরের ওয়ারেন্টি।
প্রতিস্থাপন: একটি সিরিজের পণ্য কেনার তিন মাসের মধ্যে, প্রযুক্তিবিদদের দ্বারা পণ্যের ত্রুটি পরীক্ষা করার পরে এবং অ-প্রাকৃতিক দুর্যোগের কারণে সৃষ্ট মনুষ্যসৃষ্ট ক্ষতির পরে, ক্রেতা সরাসরি
একই ধরনের পণ্য প্রতিস্থাপনের জন্য ক্রয় স্থানে যেতে পারেন বা তুলনামূলক পারফরম্যান্সের একটি পণ্য।
যদি পণ্য পরীক্ষায় কোনো সমস্যা না হয়, তাহলে আসল নমুনা ফেরত দেওয়া হবে।
ওয়ারেন্টি
: অ-প্রাকৃতিক দুর্যোগের কারণে সৃষ্ট মনুষ্যসৃষ্ট ক্ষতি, আমাদের কোম্পানির বিনামূল্যে ওয়ারেন্টি সময়কাল 1 বছর।[নিম্নলিখিত পরিস্থিতি প্রতিস্থাপন এবং বিনামূল্যে রক্ষণাবেক্ষণের সুযোগের মধ্যে পড়ে না]
1. পণ্য ম্যানুয়াল-এ থাকা নির্দেশাবলী অনুসারে অপারেশন এবং রক্ষণাবেক্ষণের কারণে ক্ষতি।
2. মানুষের কারণের কারণে ক্ষতি, যেমন অনুপযুক্ত ভোল্টেজ ইনপুট, জল গ্রহণ এবং ভাঙন।
3. প্রাকৃতিক দুর্যোগের কারণে পণ্যের ক্ষতি, যেমন বজ্রপাত, ভূমিকম্প, আগুন, ইত্যাদি।
3. কোম্পানির অনুমতি ছাড়া অন্তর্নিহিত সেটিংসের অননুমোদিত পরিবর্তন বা মেরামত।
4. বিনামূল্যে রক্ষণাবেক্ষণের সুযোগের বাইরে পণ্য।
5. গ্রাহকদের পাঠানো মেরামতের সময় পরিবহন, লোডিং এবং আনলোডিংয়ের কারণে ক্ষতি।
6. পণ্যের বার কোড বা পণ্যের ওয়ারেন্টি কার্ডের মডেলটি পণ্যের সাথে সঙ্গতিপূর্ণ নয়।
7. ডিজাইন, প্রযুক্তি, উত্পাদন এবং গুণমান সম্পর্কিত অন্যান্য অ-পণ্য সমস্যার কারণে ব্যর্থতা বা ক্ষতি।
